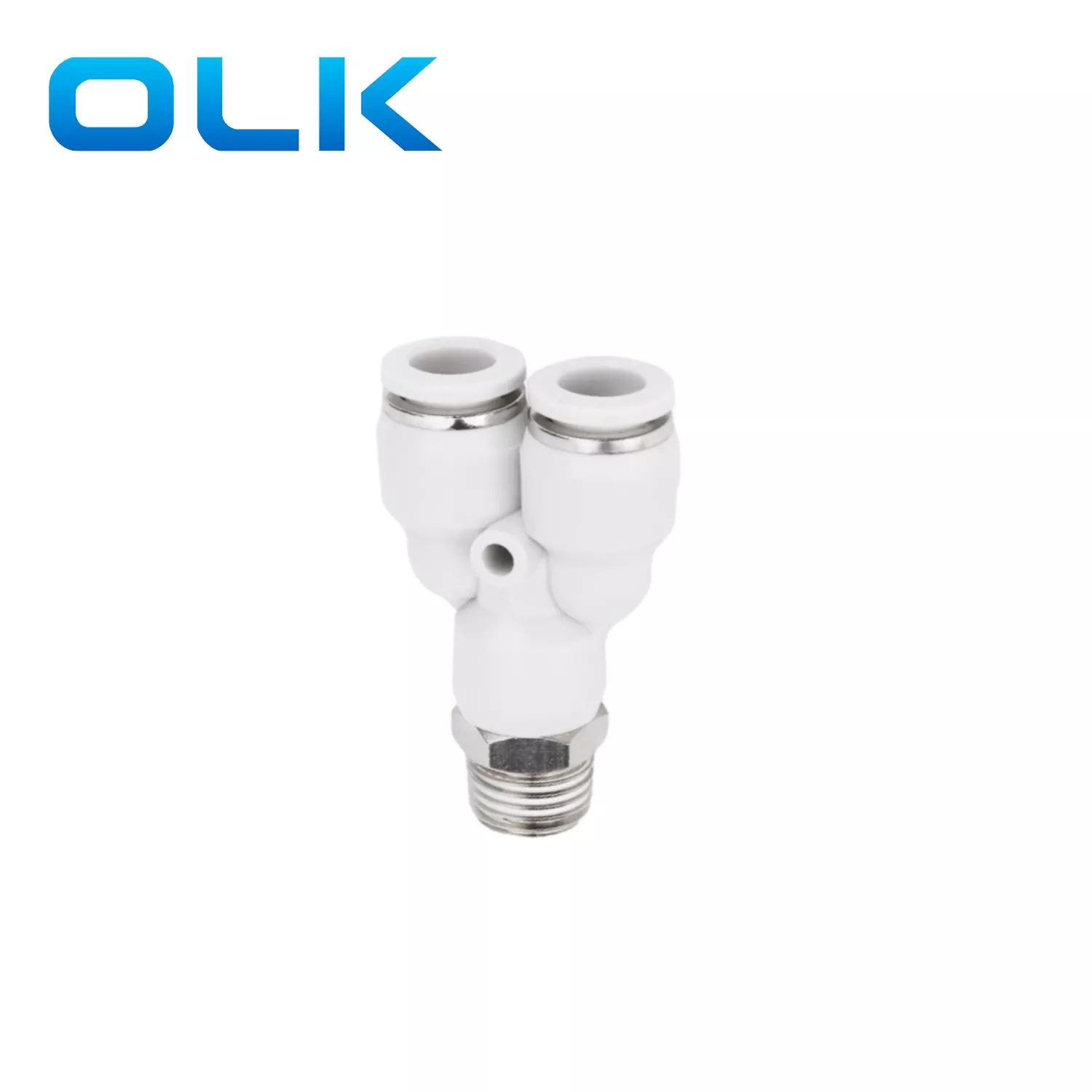

PX Y အမျိုးအစား Push-in Tube လျောက်ပတ်သည် push-to-connect device ကိုတပ်ဆင်ထားသည်။ နှင့်အဓိကလေလမ်းကြောင်းလမ်းကိုတိုက်ရိုက်ချိတ်ဆက်ထားသည်။ အများအားဖြင့်ဓာတ်ငွေ့ခွဲနေခြင်းသို့မဟုတ်အရန်နေရာများအတွက် pneumatic systems များတွင်အသုံးပြုသည်။
PX ကိုကြေးနီမှ ပြုလုပ်. မလွယ်ကူပါ။
|
ကုဒ်အမှာစာ |
|||
|
px |
8 |
- |
01 |
|
ပုံစံ |
ပြွန်အရွယ်အစား (မက်ထရစ်) |
|
Thread အမျိုးအစား (55 °ဖြောင့်ပြွန် tubead) |
|
px စီးရီးလျောက်ပတ် |
4: 4MM |
|
01: G1 / 8 |
|
|
6: 6mm |
|
02: G1 / 4 |
|
|
8: 8MM |
|
03: G3 / 8 |
|
|
10: 10mm |
|
04: G1 / 2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
px y type push-in tube လျောက်ပတ်
|
အရည်ဖြစ်သော |
လေ / ရေ (ခြွင်းချက်) / ဖုန်စုပ်စက် |
|
operating ဖိအား |
0-1.0mpa |
|
လေဟာနယ်ဖိအား |
-100kpa (10 Torr) |
|
operating အပူချိန် |
-10-60 ℃ |
|
ဝတ္တု |
နိုင်လွန် (PA), Polyurethane (PU) |
|

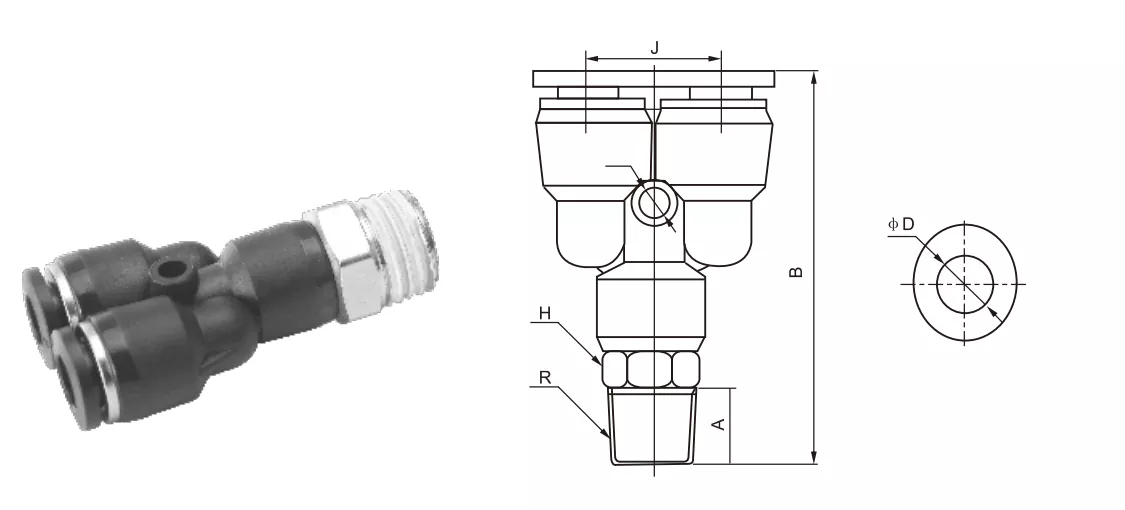

လက်မပြွန်လျောက်ပတ် |
မက်ထရစ်ပြွန်လျောက်ပတ် |
φd |
R |
A |
B |
E |
J |
φd |
|
PX5 / 32-M5 |
px4-m5 |
4 |
M5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
px5 / 32-01 |
PX4-01 |
4 |
R1 / 8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5 / 32-02 |
px4-02 |
4 |
R1 / 4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1 / 4-M5 |
PX6-M5 |
6 |
M5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
px1 / 4-01 |
px6-01 |
6 |
R1 / 8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1 / 4-02 |
px6-02 |
6 |
R1 / 4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
px1 / 4-03 |
px6-03 |
6 |
R3 / 8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1 / 4-04 |
px6-04 |
6 |
R1 / 2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5 / 16-01 |
px8-01 |
8 |
R1 / 8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5 / 16-02 |
PX8-02 |
8 |
R1 / 4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5 / 16-03 |
px8-03 |
8 |
R3 / 8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5 / 16-04 |
PX8-04 |
8 |
R1 / 2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3 / 8-01 |
px10-01 |
10 |
R1 / 8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3 / 8-02 |
px10-02 |
10 |
R1 / 4 |
10 |
58 |
17 |
19 |
4 |
|
PX3 / 8-03 |
px10-03 |
10 |
R3 / 8 |
10 |
58 |
17 |
19 |
4 |
|
PX3 / 8-04 |
px10-04 |
10 |
R1 / 2 |
11 |
59 |
21 |
19 |
4 |
|
PX1 / 2-01 |
px12-01 |
12 |
R1 / 8 |
8 |
62 |
19 |
21.5 |
4 |
|
px1 / 2-02 |
px12-02 |
12 |
R1 / 4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
px1 / 2-03 |
px12-03 |
12 |
R3 / 8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1 / 2-04 |
px12-04 |
12 |
R1 / 2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
px16-03 |
16 |
R3 / 8 |
11 |
|
|
|
|
|
|
px16-04 |
16 |
R1 / 2 |
12 |
|
|
|
|
|

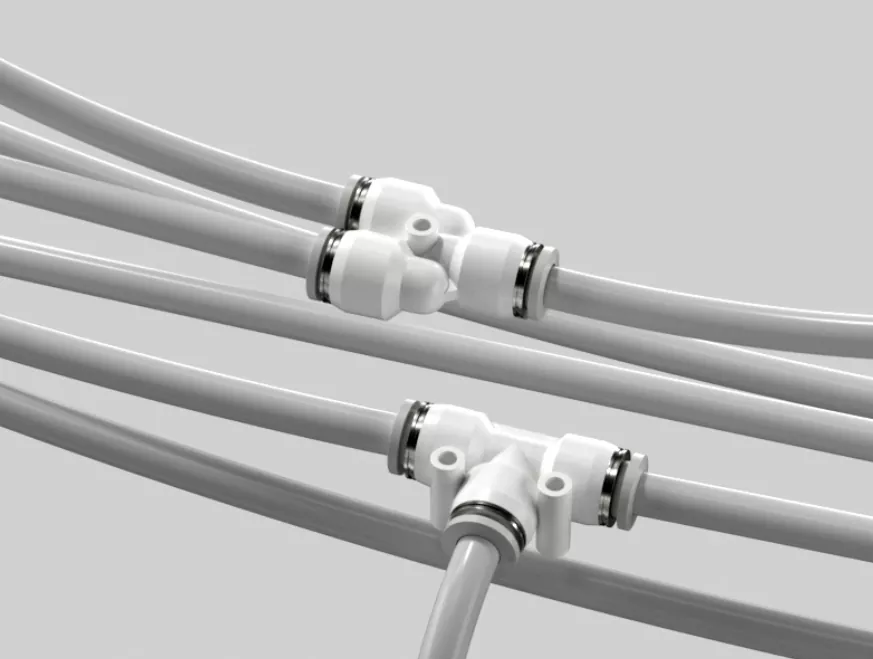

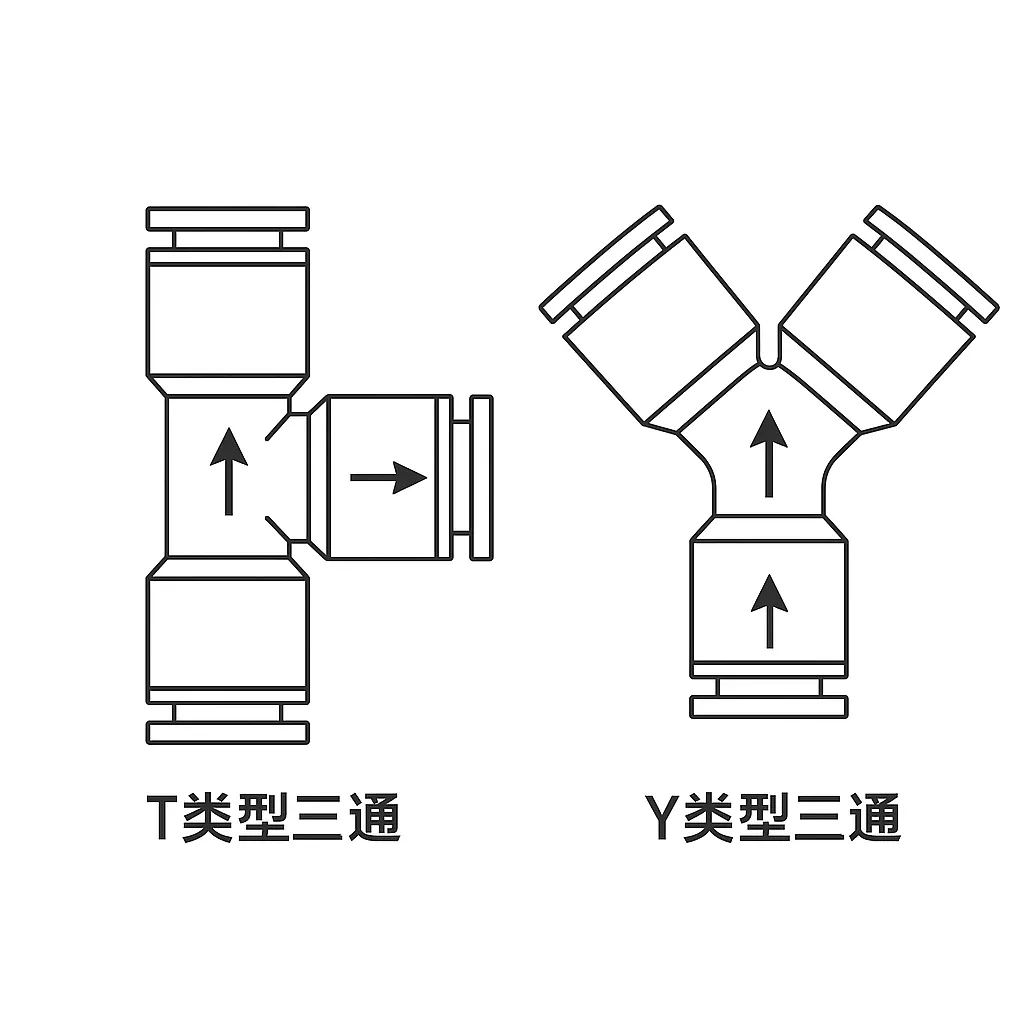

T နှင့် Y-shaped Push-in Tube Fitting အကြားတူညီခြင်းနှင့်ကွဲပြားခြားနားမှု: |
|
|
Tee လျောက်ပတ် (PB, PD) |
The3 state pneumatic te "t ကို" ဖွဲ့စည်းပုံနှင့်အတူနှင့် 90 °ထောင့်မှာဆုံမှတ် |
|
y လျောက်ပတ် (px) |
The3 "y" ဖွဲ့စည်းပုံနှင့်တူသော Way Way သည် andsmooth စီးဆင်းမှု ဦး တည်ချက်, ပိုမိုသင့်လျော်သော forair စီးဆင်းမှု |
|
T-shapeDpneumatic လျောက်ပတ်စွာနှင့်နှိုင်းယှဉ်လျှင် Y-shapedair onnector connector သည်ချောချောမွေ့မွေ့သည် |
|
T အမျိုးအစား pneumatic fittite နှင့်နှိုင်းယှဉ်လျှင် Y အမျိုးအစားလေထုနှင့်နှိုင်းယှဉ်ပါကဘာလဲ။
T-shaped Pneumatic လျောက်ပတ်စွာနှင့်နှိုင်းယှဉ်ပါက Y-shaped Air Connector 0 စီး 0 င်မှုသည်ချောချောမွေ့မွေ့ဖြစ်စေသည်
px y type-in tube သင့်လျော်သောလည်ပတ်မှုဖိအားပေးမှုကဘာလဲ?
px pneumatic လျောက်ပတ်သောလည်ပတ်မှုဖိအား 0-1.0mpa ဖြစ်သည်။
