Quick Connect Fittings သည် Secure Secure Connection ကိုလမ်းတစ်လျှောက်လုံးတွန်းအားပေးခြင်းဖြင့်ခွင့်ပြုသည်။
Tube ကိုဖယ်ရှားရန်နွေ ဦး ကော်ရင်က်စ်ကိုဖွင့်ရန်အဆင်သင့်ကိုအရင်ဖြန့်ချိပါ။ ထို့နောက်ပြွန်ကိုအလွယ်တကူဆွဲထုတ်နိုင်သည်။
အမြန်ဆက်သွယ်မှု pneumatic tube fittings ကို pneumatic tybe system တွင်အသုံးပြုကြသည်
အမျိုးမျိုးသောအမျိုးအစားများဖြင့် pneumatic tube fittings သည် pneumatic tube system ရှိ neeeds အားလုံးကိုတွေ့နိုင်သည်
install လုပ်ပြီးရင်တောင်ပြွန်၏ညှနျကွားကိုလွတ်လပ်စွာပြောင်းလဲနိုင်သည်
နီကယ် - plated ကြေးဝါခန္ဓာကိုယ်သည်တည့်တည့် - အထောက်အထားများနှင့်ညစ်ညမ်းမှုဆန့်ကျင်မှုဖြစ်သည်
R နှင့် NPT Threads ကော်များသည်တံဆိပ်ခတ်သက်ရောက်မှုရှိသည်။
အားလုံးဖြောင့် threads စံရီများအတွက်စံဖြစ်ကြသည်။

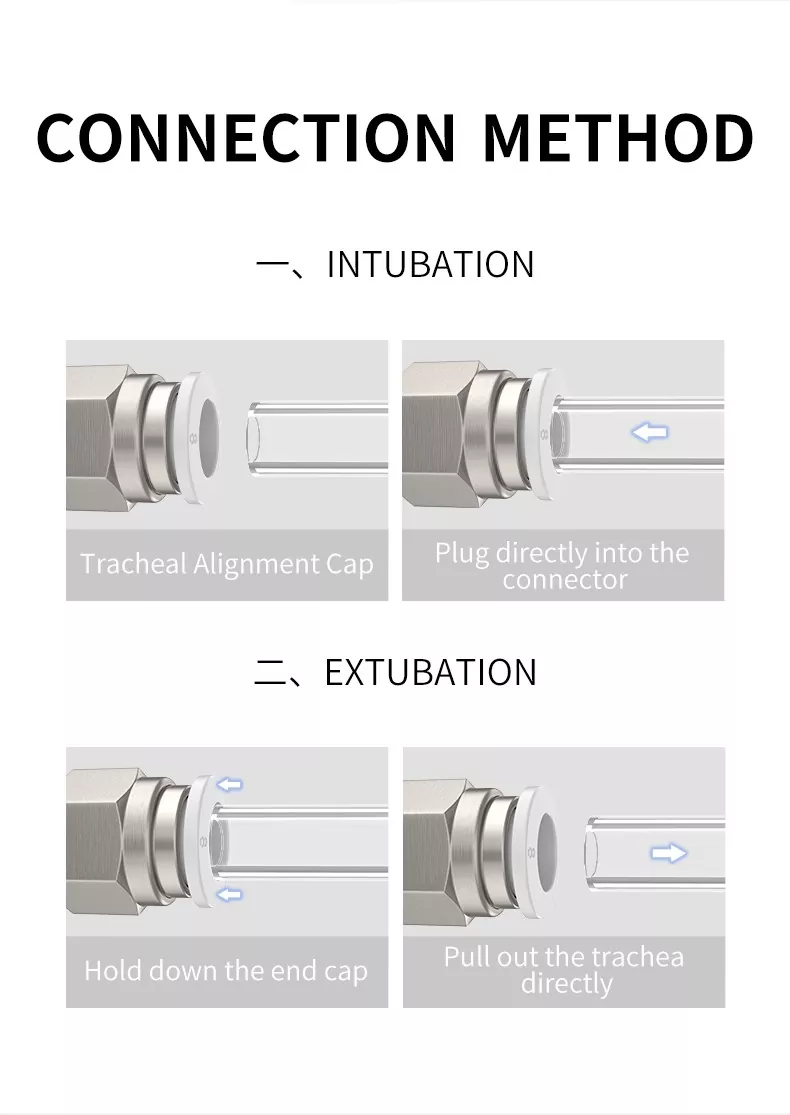

1 ။ ရေပိုက်၏နောက်ဆုံး Cross-section သည်ဒေါင်လိုက်ဖြစ်သည်ကိုအတည်ပြုရန် Hose of Hose အ 0 န်းတွင်ခြစ်ရာများမရှိပါ။ ရေပိုက်သည်ဘဲဥပုံမဟုတ်ပါ။
2 ။ ရေပိုက်ရေပိုက်သို့ထည့်သွင်းထားကြောင်းအတည်ပြုရန်သေချာပါစေ။
3 ။ ရေပိုက်ဖြည့်စွက်ပြီးနောက် Hose ဆွဲထုတ်လိမ့်မည်မဟုတ်ကြောင်းအတည်ပြုရန်သေချာပါစေ။
1 ။ ပြွန်မထွက်ခွာမီပြွန်အတွင်းပိုင်းဖိအားသည် 0 'ဖြစ်သည်ကိုသေချာစွာအတည်ပြုပါ။
2 ။ ဖြန့်ချိသည့်လက်စွပ်ကိုအညီအမျှအညီအမျှအညီအမျှကိုနှိပ်ပါ။ Report Ring ကိုမနှိပ်လိုက်ပါနှင့်။
|
thread အမျိုးအစား |
ချည်ကုဒ် |
Thread ပုံစံ |
thread ထောင့် (α) |
ကိုက်ညီအမျိုးအစား |
စံချိန်s |
စံကုဒ် |
စံအဖွဲ့အစည်း |
|
BSPP (ဆလင်ဒါနှင့်တံဆိပ်ခတ်ခြင်း) |
G |
ပြည်တွင်း / ပြင်ပ |
55 ° |
Parallel / အပြိုင် |
ISO 228-1 2003 |
iso |
ISO - စံသတ်မှတ်ချက်အတွက်အပြည်ပြည်ဆိုင်ရာအဖွဲ့အစည်း |
|
|
BSPP |
ပြည်တွင်း / ပြင်ပ |
55 ° |
Parallel / အပြိုင် |
GB / T 7307 2001 |
နိုး |
SAC - တရုတ်နိုင်ငံ၏စံသတ်မှတ်ချက် |
|
|
ပီတ |
ပြည်တွင်း / ပြင်ပ |
55 ° |
Parallel / အပြိုင် |
BS 228-1 2003 |
ဘီလ် |
BSI - ဗြိတိသျှစံသတ်မှတ်ချက်များအဖွဲ့အစည်း |
|
|
|
|
|
|
JIS ခ 0202 |
သူ |
JIST - ဂျပန်စက်မှုစံသတ်မှတ်စံချိန်စံသတ်မှတ်ချက်များကော်မတီ |
|
|
|
|
|
|
ks ခ 0221 |
ကေ |
Kats - နည်းပညာနှင့်စံချိန်စံညွှန်းများအတွက်ကိုရီးယားအေဂျင်စီ |
|
BSPT (Tapered, Sealing) |
ပြေငေှ |
အတွင်းဖြစ်သော |
55 ° |
Tapered / အပြိုင် |
ISO 7-1 |
iso |
ISO - စံသတ်မှတ်ချက်အတွက်အပြည်ပြည်ဆိုင်ရာအဖွဲ့အစည်း |
|
|
စီC |
အတွင်းဖြစ်သော |
|
Tapered / အပြိုင် |
GB / T 7306-1987 |
နိုး |
SAC - တရုတ်နိုင်ငံ၏စံသတ်မှတ်ချက် |
|
|
R |
ပြင်ပကျသော |
|
Tapered / အပြိုင် |
Bs 21 1985 |
ဘီလ် |
BSI - ဗြိတိသျှစံသတ်မှတ်ချက်များအဖွဲ့အစည်း |
|
|
ကား |
ပြည်တွင်း / ပြင်ပ |
55 ° |
tapered / tapered |
JIS ခ 0203 |
သူ |
JIST - ဂျပန်စက်မှုစံသတ်မှတ်စံချိန်စံသတ်မှတ်ချက်များကော်မတီ |
|
|
စကားဝှက် |
ပြည်တွင်း / ပြင်ပ |
|
tapered / tapered |
ks ခ 0222 |
ကေ |
Kats - နည်းပညာနှင့်စံချိန်စံညွှန်းများအတွက်ကိုရီးယားအေဂျင်စီ |
|
NPSC (American Internal) |
NPSC |
အတွင်းဖြစ်သော |
60 ဒီဂရီ |
Tapered / အပြိုင် |
Ansi B1.20.1-1983 |
Ansi |
Ansi - အမေရိကန်အမျိုးသားအဆင့်စံသတ်မှတ်ချက်များအင်စတီကျု |
|
|
|
|
|
|
GB / T 12716-2002M |
နိုး |
SAC - တရုတ်နိုင်ငံ၏စံသတ်မှတ်ချက် |
|
NPT (အမေရိကန် tapered) |
NPT |
ပြည်တွင်း / ပြင်ပ |
60 ဒီဂရီ |
tapered / tapered |
Ansi B1.20.1-1983 |
Ansi |
Ansi - အမေရိကန်အမျိုးသားအဆင့်စံသတ်မှတ်ချက်များအင်စတီကျု |
|
|
|
|
|
|
GB / T 12716-2002M |
နိုး |
SAC - တရုတ်နိုင်ငံ၏စံသတ်မှတ်ချက် |
|
မက်ထရစ်ချည် |
M |
ပြည်တွင်း / ပြင်ပ |
60 ဒီဂရီ |
Parallel / အပြိုင် |
ISO 261-1998 |
iso |
ISO - စံသတ်မှတ်ချက်အတွက်အပြည်ပြည်ဆိုင်ရာအဖွဲ့အစည်း |
|
|
|
|
|
|
GB / T 1193-2003 |
နိုး |
SAC - တရုတ်နိုင်ငံ၏စံသတ်မှတ်ချက် |
