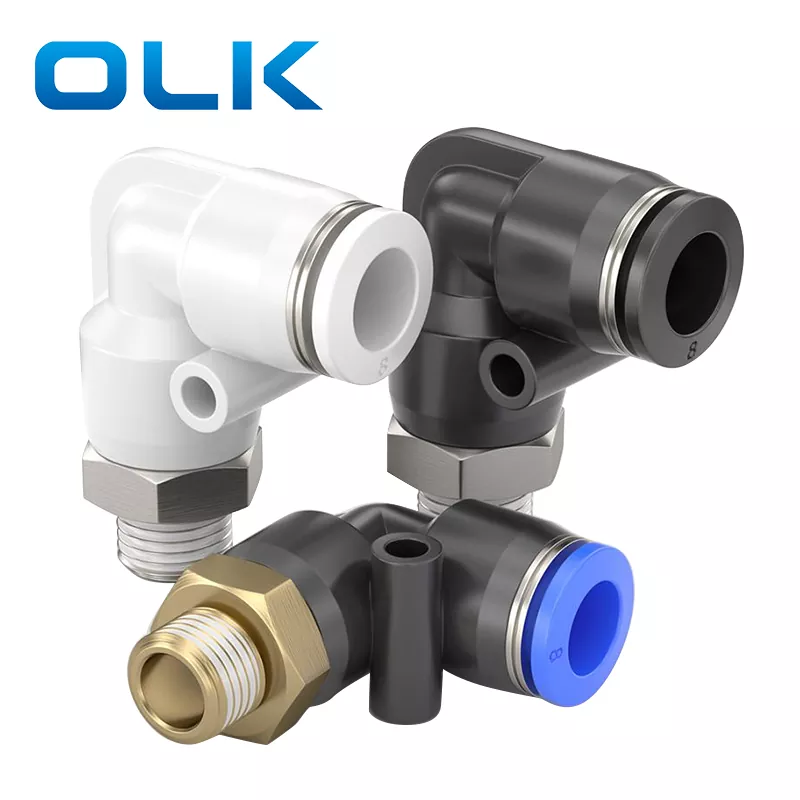

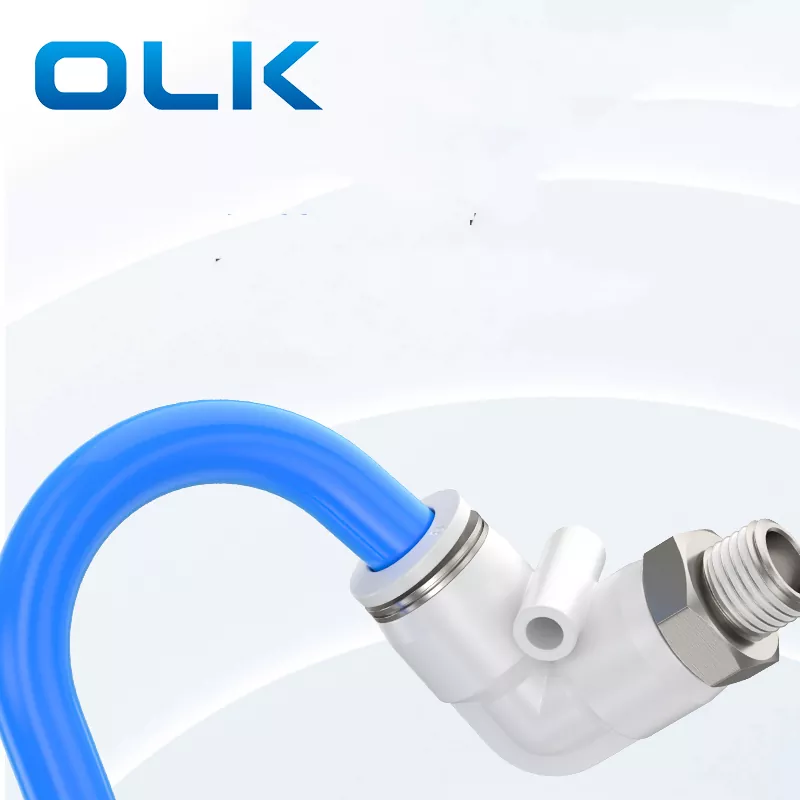

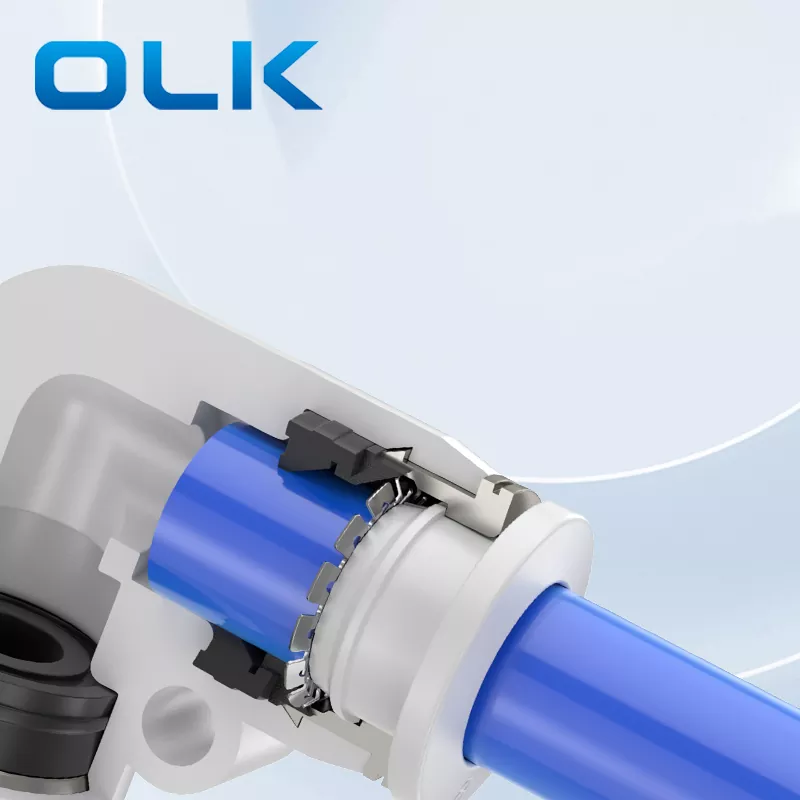

PL အထီး Elbow Push In Tube Fitting

အော်ဒါမှာတဲ့ ကုဒ်

PL

8

--

01

မော်ဒယ်

ပြွန်အရွယ်အစား (မက်ထရစ်)

ချည်အမျိုးအစား (၅၅° ဖြောင့်ပြွန်ချည်)

4:4 မီလီမီတာ

၀၁:G၁/၈

6:6 မီလီမီတာ

02:G1/4

8:8 မီလီမီတာ

၀၃:G3/8

10:10 မီလီမီတာ

၀၄:G၁/၂

12:12 မီလီမီတာ

14:14mm

16:16 မီလီမီတာ

အရည်

လေ/ရေ(အခြေအနေ)/လေဟာနယ်

လည်ပတ်ဖိအား

0-1.0Mpa

ဖုန်စုပ်စက်ဖိအား

-100Kpa(10 Torr)

လည်ပတ်အပူချိန်

-10-60 ℃

ပစ္စည်း

NYLON (PA)၊ Polyurethane (PU)

လက်မ Tube Fitting

Metric Tube Fitting

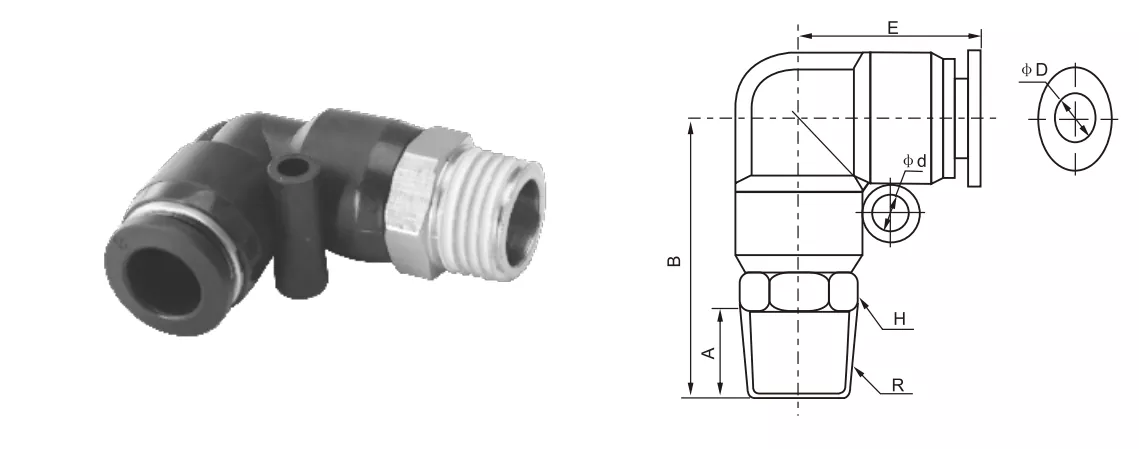

φD

R

A

B

H

E

φd

PL5/32-M5

PL4-M5

4

M5

4.5

25

10

19.7

/

PL5/32-01

PL4-01

4

R1/8

7

26.5

10

19.7

/

PL5/32-02

PL4-02

4

R1/4

9

28

14

19.7

/

PL1/4-M5

PL6-M5

6

M5

4.5

27.5

12

20.8

3.5

PL1/4-01

PL6-01

6

R1/8

7

27.5

12

20.8

3.5

PL1/4-02

PL6-02

6

R1/4

9

29.5

14

20.8

3.5

PL1/4-03

PL6-03

6

R3/8

10

30.5

17

20.8

3.5

PL1/4-04

PL6-04

6

R1/2

11

32

21

20.8

3.5

PL5/16-01

PL8-01

8

R1/8

8

31.7

14

23.5

4.5

PL5/16-02

PL8-02

8

R1/4

10

33.8

14

23.5

4.5

PL5/16-03

PL8-03

8

R3/8

10

33.8

17

23.5

4.5

PL5/16-04

PL8-04

8

R1/2

11

35.5

21

23.5

4.5

PL3/8-01

PL10-01

10

R1/8

8

35.5

17

27.4

4.5

PL3/8-02

PL10-02

10

R1/4

10

37.5

17

27.4

4.5

PL3/8-03

PL10-03

10

R3/8

10

38

17

27.4

4.5

PL3/8-04

PL10-04

10

R1/2

11

38.6

21

27.4

4.5

PL1/2-01

PL12-01

12

R1/8

8

38

19

30.3

5

PL1/2-02

PL12-02

12

R1/4

10

39.5

19

30.3

5

PL1/2-03

PL12-03

12

R3/8

10

40.5

19

30.3

5

PL1/2-04

PL12-04

12

R1/2

11

42

21

30.3

5

PL14-03

14

R3/8

12

42.5

24

30.3

4

PL14-04

14

R1/2

15

45

24

30.3

4

PL16-03

16

R3/8

15

50

24

34

4

PL16-04

16

R1/2

15

50.5

27

34

4

အမည်/အမျိုးအစား

Interface Structure ဖော်ပြချက်

PC Elbow

ပိုက်အဆစ်သည် 90° ထောင့်တွင် ကွေးနေပြီး ကျန်တစ်ဖက်ကို အတွင်းတွင် ချည်ထားသည်။

PL တံတောင်ဆစ်

အဆုံးတစ်ဖက်ကို ထည့်သွင်းထားပြီး ကျန်တစ်ဖက်တွင် 90° ပြင်ပချည်တစ်ခုရှိသည်။

PV တံတောင်ဆစ်

အစွန်းနှစ်ဖက်စလုံးသည် 90° ကွေးထားသော Tube ထည့်သွင်းမှုအမျိုးအစားဖြစ်သည်။
