5/3 ၏ Valve အမျိုးအစားသုံးမျိုးအကြား ကွာခြားချက်Solenoid Valves များ
အော်ဒါမှာတုန်းက ၅/၃ဆိုလီနွိုက်အဆို့ရှင်များတစ်ခုတည်းနှင့် နှစ်ဆ လျှပ်စစ်ထိန်းချုပ်မှုအပြင်၊ C (double-solenoid 5/3 way closed center), E (double-solenoid 5/3 way exhaust center), နှင့် P (double-solenoid5/3 way pressure)၊ ဗဟို)။
| ၅/၃ လမ်းဆိုလီနွိုက်အဆို့ရှင် symbol | အော်ဒါမှာတဲ့ ကုဒ် |
|
|
 |

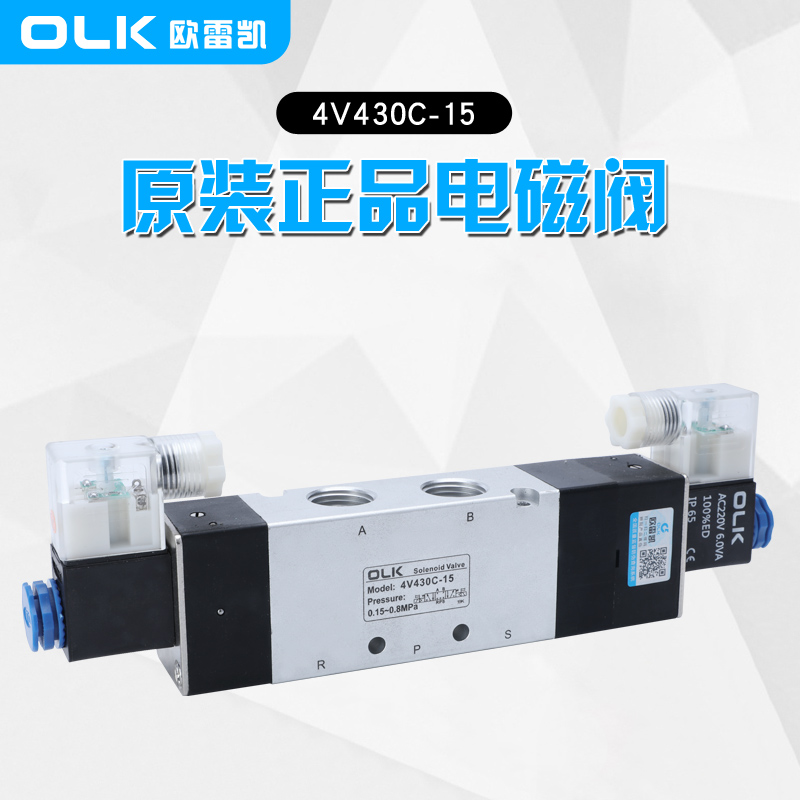

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
နှစ်ချက်-ဆိုလီနွိုက် 5/3 လမ်းပိတ်စင်တာ |
ပုံမှန်အပိတ်အနေအထားတွင် 5/3 အဆို့ရှင်။ |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
နှစ်ချက်-ဆိုလီနွိုက် 5/3 လမ်း အိပ်ဇောစင်တာ |
ပုံမှန်အဖွင့်အနေအထားတွင် 5/3 အဆို့ရှင်။ |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
နှစ်ချက်-ဆိုလီနွိုက် 5/3 လမ်းဖိအားစင်တာ |
အိတ်ဇောအနေအထားတွင် 5/3 အဆို့ရှင်။ |
Port P ရှိ ဖိအား (Supply Pressure)
၎င်းသည် solenoid valve ၏ input port (များသောအားဖြင့် P ဟုခေါ်သည်) ရှိဖိအားကိုရည်ညွှန်းသည်။ ဤဖိအားသည် valve ဖွင့်ခြင်း သို့မဟုတ် ပိတ်သည့်အခါ အရည်စီးဆင်းမှုကို ထိန်းချုပ်ရန်အတွက် မောင်းနှင်အားဖြစ်သည်။
ဖိအားဗဟိုပုံစံဖွဲ့စည်းမှုတွင်၊ အဝင်ပေါက် (P) မှဖိအားသည် အခြား ports (A သို့မဟုတ် B ကဲ့သို့) ထက်ပိုမိုမြင့်မားပြီး ထိန်းချုပ်မှုစနစ်သည် ဤဖိအားကို သင့်လျော်သောချန်နယ်သို့ ညွှန်ကြားသည်။
အလယ်အလတ်အနေအထား အိတ်ဇော-
၎င်းသည် အဆိုပါအခြေအနေအားဖော်ပြသည်။ဆိုလီနွိုက်အဆို့ရှင်အလယ်မှာ ရပ်တည်နေတဲ့အခါ။ အနေအထားသုံးရပ် ဆိုလီနွိုက်အဆို့ရှင်များအတွက်၊ spool သည် အလယ်တွင်ရှိနေသောအခါ၊ ports များအားလုံး (ဥပမာ P၊ A နှင့် B ကဲ့သို့) အပြန်အလှန်ချိတ်ဆက်နိုင်သည်၊ သို့မဟုတ် သီးခြား port များသည် ယိုစိမ့်မှုလမ်းကြောင်းတစ်ခုဖြစ်လာနိုင်သည်။
ပုံမှန်အလယ်အလတ်အနေအထားရှိ အိတ်ဇောပုံစံဖွဲ့စည်းမှုတွင်၊ အပေါက် A သို့မဟုတ် B မှ ဖိအားများသည် အိတ်ဇောပေါက် (များသောအားဖြင့် R သို့မဟုတ် T ဟု တံဆိပ်တပ်ထားသော) သို့ ဖိအားထုတ်လွှတ်နိုင်သည်။ ထိန်းချုပ်မှုအချက်ပြမှု မရှိသည့်အခါ စနစ်အတွင်း ဖိအားအလွန်အကျွံတက်ခြင်းကို ကာကွယ်ရန် ဤဒီဇိုင်းကို အချို့သောအက်ပ်များတွင် အသုံးပြုသည်။
ပိတ်ထားသောစင်တာ-
အပိတ်ဗဟိုဖွဲ့စည်းမှုတွင်၊ ဆိုလီနွိုက်အဆို့ရှင်၏ ports အားလုံးကို အလယ်အလတ်အနေအထားတွင်ရှိနေသောအခါ အလုံပိတ်ထားသောကြောင့် မည်သည့် ports မှ အရည်မစီးဆင်းနိုင်ပါ။
စနစ်သည် အလယ်တန်းအနေအထားတွင်ရှိနေသောအခါ ဖိအားကိုထိန်းထားရန် သို့မဟုတ် မလိုလားအပ်သောအရည်များစီးဆင်းမှုကို ဟန့်တားရန် လိုအပ်သောအခြေအနေများတွင် ဤဒီဇိုင်းကို ပုံမှန်အားဖြင့်အသုံးပြုသည်။
အနှစ်ချုပ်-
Pressure Center- တွင်သက်ရောက်သောဖိအားကိုရည်ညွှန်းသည်။ဆိုလီနွိုက်အဆို့ရှင်ဝင်ပေါက်။
Exhaust Center- အလယ်နေရာရှိ ဆိပ်ကမ်းတစ်ခု သို့မဟုတ် တစ်ခုထက်ပိုသော ဆိပ်ကမ်းများမှ အရည်များ ကုန်သွားနိုင်သည့်အခြေအနေကို ဖော်ပြသည်။
Closed Center- အလယ်နေရာမှ အရည်များ စီးဆင်းမှုကို တားဆီးသည့် ဆိပ်ကမ်းများအားလုံးကို အလုံပိတ်ထားသည့် အခြေအနေကို ဖော်ပြသည်။
5/2 Solenoid Valve နှင့် 5/3 Solenoid Valve ၏ အားသာချက်များ
အလယ်တန်းရာထူး ရွေးချယ်စရာများစွာ
5/3 ဆိုလီနွိုက် အဆို့ရှင်တစ်ခုတွင် အလုပ်လုပ်သည့် အနေအထား သုံးခု ရှိပြီး အလယ်အလတ်အနေအထား (ဥပမာ ဖိအား၊ အိတ်ဇော သို့မဟုတ် အပိတ်ကဲ့သို့) ကွဲပြားသော အခြေအနေများအတွက် ပြင်ဆင်သတ်မှတ်နိုင်သည်။
ဤပြောင်းလွယ်ပြင်လွယ်သည် ဖိအားကိုထိန်းထားရန်၊ အားအင်ကုန်ခန်းစေသောဖိအား သို့မဟုတ် အဆို့ရှင်ကိုပိတ်လိုက်သောအခါ သို့မဟုတ် အရေးပေါ်အခြေအနေမျိုးတွင် စနစ်အား လုံးလုံးပိတ်သွားစေပြီး အမျိုးမျိုးသောအပလီကေးရှင်းများအတွက် ထိန်းချုပ်မှုရွေးချယ်စရာများကို ပေးဆောင်စေသည်။
ပိုမိုကောင်းမွန်သော လုံခြုံရေးနှင့် ထိန်းချုပ်မှု-
5/3 ဆိုလီနွိုက်အဆို့ရှင်သည် အလယ်အလတ်အနေအထားတွင် ဖိအား သို့မဟုတ် အိတ်ဇောဖိအားကို ထိန်းသိမ်းရန် ရွေးချယ်နိုင်ပြီး မလိုလားအပ်သော လုပ်ဆောင်မှုများမှ ဘေးကင်းသော အရေးပါသော အပလီကေးရှင်းများတွင် အကာအကွယ်ပေးနိုင်သည်။ ဥပမာအားဖြင့်၊ လျှပ်စစ်ဓာတ်အား ချို့ယွင်းမှု သို့မဟုတ် ထိန်းချုပ်မှုအချက်ပြမှု ဆုံးရှုံးသွားသည့်အခါ၊ သင့်လျော်သော အလယ်အလတ်အနေအထားကို ရွေးချယ်ခြင်းသည် စက်ပစ္စည်းများနှင့် ဝန်ထမ်းများကို အကာအကွယ်ပေးနိုင်သည်။
အချက်ပြမှု ဆုံးရှုံးသည့်အခါ 5/2 ဆိုလီနွိုက်အဆို့ရှင်သည် ၎င်း၏ မူလအနေအထားသို့သာ ပြန်လည်ရောက်ရှိနိုင်ပြီး အလားတူအကာအကွယ်ကို မပေးနိုင်ပါ။
ဆလင်ဒါထိခိုက်မှုကို ကာကွယ်ခြင်း-
လမ်းကြောင်းပြောင်းသောအခါ ဆလင်ဒါအပေါ်သက်ရောက်မှုကို လျော့ပါးစေရန် 5/3 solenoid valve ၏ အလယ်အနေအထားကို အသုံးပြုနိုင်သည်။ ဥပမာအားဖြင့်၊ အိတ်ဇောအမျိုးအစား အလယ်အလတ်အနေအထားကို ရွေးချယ်ခြင်းသည် လမ်းကြောင်းပြောင်းသည့်အခါ ဖိအားအချို့ကို ထုတ်ပေးနိုင်ပြီး၊ ရုတ်တရက်ရပ်တန့်ခြင်း သို့မဟုတ် စတင်ခြင်းကြောင့် ထိခိုက်မှုကို ရှောင်ရှားနိုင်ကာ စက်၏သက်တမ်းကို တိုးမြှင့်ပေးနိုင်သည်။
၅/၂ဆိုလီနွိုက်အဆို့ရှင်၎င်းသည် လမ်းကြောင်းနှစ်ခုကြားတွင်သာ လျင်မြန်စွာပြောင်းနိုင်သောကြောင့် ဤအင်္ဂါရပ်သည် အချို့နေရာများတွင် သက်ရောက်မှုရှိပြီး ပစ္စည်းပစ္စယကို ထိခိုက်စေနိုင်ပါသည်။
နိဂုံး-
5/3 solenoid valve သည် 5/2 solenoid valve နှင့် နှိုင်းယှဉ်ပါက ပြောင်းလွယ်ပြင်လွယ်၊ ဘေးကင်းမှု၊ သက်ရောက်မှု လျော့ပါးရေးနှင့် ရှုပ်ထွေးသော ထိန်းချုပ်မှုတွင် သိသာထင်ရှားသော အားသာချက်များကို ပေးဆောင်ပါသည်။ ၎င်းသည် လည်ပတ်မှုမုဒ်များစွာ လိုအပ်သော၊ ပိုမိုကောင်းမွန်သော ဘေးကင်းမှုနှင့် စက်ပစ္စည်းများ၏ သက်ရောက်မှုကို လျှော့ချပေးသည့် အပလီကေးရှင်းများတွင် ၎င်းကို အလွန်တန်ဖိုးရှိစေသည်။ ဤအတောအတွင်း၊ ၎င်း၏ရိုးရှင်းသောဖွဲ့စည်းပုံနှင့်ကုန်ကျစရိတ်သက်သာသော 5/2 ဆိုလီနွိုက်အဆို့ရှင်ကို ရှုပ်ထွေးသောထိန်းချုပ်မှုမလိုအပ်သည့်စနစ်များတွင် အများအားဖြင့်အသုံးပြုကြသည်။
-
