SL စီးဆင်းမှုထိန်းချုပ်ရေးအဆို့ရှင်များ - ဖွဲ့စည်းပုံ, function နှင့် application များထံမှလမ်းညွှန်အပြည့်အစုံ

တစ်လမ်းသွားစီးဆင်းမှုကိုထိန်းချုပ်နိုင်တဲ့အဆို့ရှင်ကဘာလဲ။

တစ်လမ်းပန်းတိုင်စီးဆင်းမှုကိုထိန်းချုပ်သည့်အဆို့ရှင်သည် check အဆို့ရှင်နှင့်အပြိုင်အခိုးအငှေ့ညှိရာကိရိယာအဆို့ရှင်ဖြင့်ဖွဲ့စည်းထားသောစီးဆင်းမှုထိန်းချုပ်ရေးအဆို့ရှင်ဖြစ်သည်။ ၎င်းသည်ဆလင်ဒါ၏အမြန်နှုန်းကိုထိန်းချုပ်ရန်အသုံးပြုလေ့ရှိပြီးမြန်နှုန်း controller ဟုလည်းလူသိများသည်။

L-type မြန်နှုန်း controller ၏အလုပ်လုပ်နိယာမကဘာလဲ။

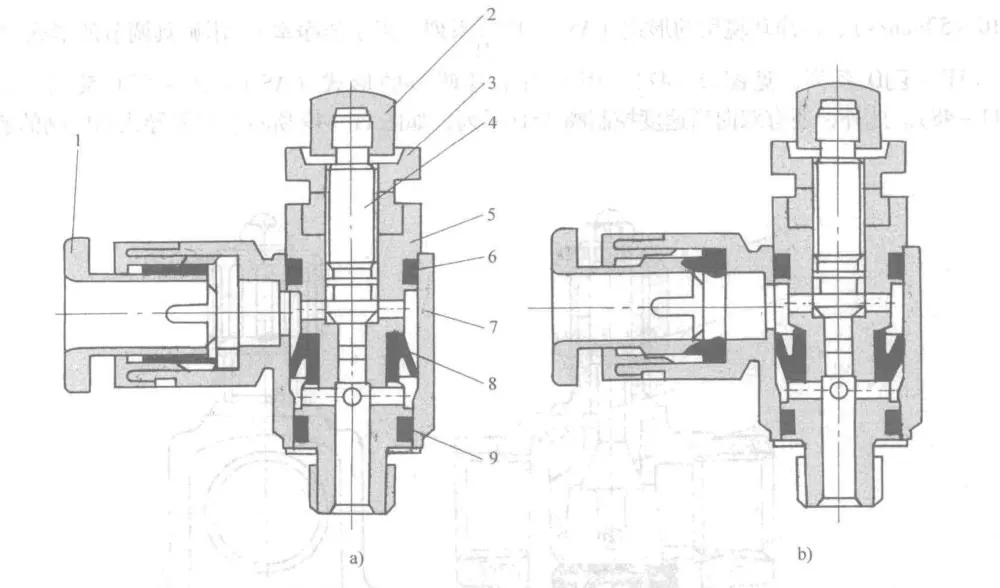

SL စီးဆင်းမှုထိန်းချုပ်မှုအဆို့ရှင် function ကိုတစ်လမ်းတည်းတံဆိပ်ခတ်ကွင်းမှတစ်ဆင့်အောင်မြင်သည်။ ဓာတ်ပုံ (က) အိပ်ပျော်နေသောအခိုးအငွေ့ကိုပြသပြီးဓာတ်ပုံ (ခ) သည်အစွန်အဖျားအခိုးအငွေ့ကိုပြသသည်။

ဤအဆို့ရှင်သည်ဆလင်ဒါနှင့်တိုက်ရိုက်တပ်ဆင်ထားသည်, တပ်ဆင်ထားသော, ပြွန်, ၎င်း၏ဆုံလည်ဒီဇိုင်းနှင့်အတူပိုက်လိုင်းညွှန်ကြားချက်ကိုတပ်ဆင်ပြီးနောက်လွတ်လပ်စွာချိန်ညှိနိုင်သည်။ အခိုးအငှေ့ညှိရာကိရိယာအဆို့ရှင်သည်လည်းသော့ခတ်ထားသောယန္တရားတပ်ဆင်ထားသည်။

ဝင်ပေါက်နှင့်အိပ်ဇောစီးဆင်းမှုအဆို့ရှင်များ၏အသုံးပြုမှုနှင့် applications များအသုံးပြုမှုများမှာအဘယ်နည်း။

·၎င်းသည် actuators များအတွက်မြန်နှုန်း controller တစ်ခုဖြစ်သည်။

·အားလုံး R နှင့် NPT ချည်နှောင်ထားသည့် fittings sealant sealant ကိုအသုံးပြုပါ။

·ဖြောင့်ဖြောင့်ချက်အားလုံးသည်တံဆိပ်ခတ်ခြင်းအတွက်စံ o-rings များကိုအသုံးပြုသည်။

SL pneumatic fittings များအတွက်ကွဲပြားခြားနားသောအမည်များနှင့်အမည်များကဘာတွေလဲ?

ဝင်ပေါက်နှင့်အိပ်ဇောစီးဆင်းမှုအဆို့ရှင်များ၏အသုံးပြုမှုနှင့် applications များအသုံးပြုမှုများမှာအဘယ်နည်း။

မြန်နှုန်းထိန်းချုပ်သူများသည်ဘုံ pneumatic အစိတ်အပိုင်းများဖြစ်ပြီး, အခိုးအငှေ့ညှိရာကိရိယာအဆို့ရှင်များသည်ဆလင်ဒါအမြန်နှုန်းကိုထိန်းချုပ်သောစီးဆင်းမှုညှိနှိုင်းမှုအစိတ်အပိုင်းများဖြစ်သော်လည်း၎င်းတို့၏တပ်ဆင်မှုရာထူးများ, Control method ကိုအရ၎င်းတို့သည်အိပ်ပျော်နေသောအခိုးအငွေ့အမျိုးအစားနှင့်အခိုးအငွေ့အမျိုးအစားများအဖြစ်ခွဲခြားနိုင်သည်။

ဝင်ပေါက်နှင့်အိပ်ဇောစီးဆင်းမှုအဆို့ရှင်အကြားခြားနားချက် -

ဤရွေ့ကားအစွန်အဖျား markings '' နှင့် '' 'နှင့်' '' နှင့် '' 'နှင့်အတူခွဲခြား inlet နှင့်အိပ်ဇွန်းအခွံများဖြစ်ကြသည်။ သူတို့ကအတူတူကိုသုံးနိုင်တယ် - ဝင်ပေါက် Thottottle Valve ကလေကြောင်းထောက်ပံ့ရေးစီးဆင်းမှုကိုပြုပြင်ပြောင်းလဲနိုင်ပြီးအိပ်ဇောအခိုးအငှေ့ညှိရာအဆို့သည်ပိုမိုတိကျသောစနစ်ထိန်းချုပ်မှုအတွက်ဆလင်ဒါအဆို့ရှင်ထိန်းချုပ်မှုကိုထိန်းချုပ်သည်။

အဓိကအားဖြင့်အဆို့ရှင်အဆို့ရှင်သည်အဆို့ရှင်ခန္ဓာကိုယ်, အဆို့ရှင် Core, ညှိနှိုင်းမှုကိရိယာနှင့်တံဆိပ်များပါဝင်သည်။ အဆိုပါအိပ်ဇောအခိုးအငှေ့ညှိရာအဆို့အဆို့ရှင်၏ညှိနှိုင်းမှုအပိုင်းတွင်ညှိနှိုင်းမှုဘီးနှင့်သော့ခတ်ဘီးပါဝင်သည်။ ဝင်ပေါက်အစွန်အဖျားအဆို့သည်ပြင်ပတွင်အလားတူပုံရသည်။ နှစ် ဦး စလုံးသည်သော့ခတ်ထားသောဘီးကိုပထမဆုံးဖြည့်ဆည်းပေးပြီးစီးဆင်းမှုကိုသတ်မှတ်ရန်ညှိနှိုင်းမှုဘီးကိုလှည့်ပြီး၎င်းကိုပြင်ဆင်ရန်သော့ခတ်ဘီးကိုတင်းကျပ်စေသည်။

ဝင်ပေါက်အခိုးအငှေ့ညှိရာအဆို့သည်ပြွန်မှတဆင့်ပြွန်နှင့်အိပ်ဇောမှတဆင့်လေကိုယူ; အိပ်စက်အဆို့ရှင်များသည် threaded port နှင့် tube မှတဆင့်လေထုထဲတွင်လေကိုယူပါ။

အလုပ်လုပ်တဲ့သင်္ကေတတွေကနေအိပ်ဇောနှင့်ဝင်ပေါက်စီးဆင်းမှုထိန်းချုပ်ရေးအမြှောက်နှစ်ခုစလုံးသည်တစ်လမ်းတည်းဖြင့်တစ်လမ်းတည်းဖြင့်ပင်တစ်လမ်းတည်းကိုထိန်းချုပ်ခြင်းကိုထိန်းချုပ်နိုင်ပြီးပြောင်းပြန်လေစီးဆင်းမှုကိုလွတ်လွတ်လပ်လပ်ဖြတ်သန်းခြင်းကိုထိန်းချုပ်သည်။ နှစ်ချက်ဖြစ်သောဆလင်ဒါများအဘို့အချည်းနှီးသောအခိုးအငှေ့ညှိရာကိရိယာအဆို့ရှင်များဆလင်ဒါလှုပ်ရှားမှုတည်ငြိမ်မှုကိုတိုးတက်စေရန်ပိုမိုနှစ်သက်ကြသည်။ တစ် ဦး တည်းသရုပ်ဆောင်ဆလင်ဒါသည်လေကြောင်းထောက်ပံ့မှုမရှိသည့်အခါ,

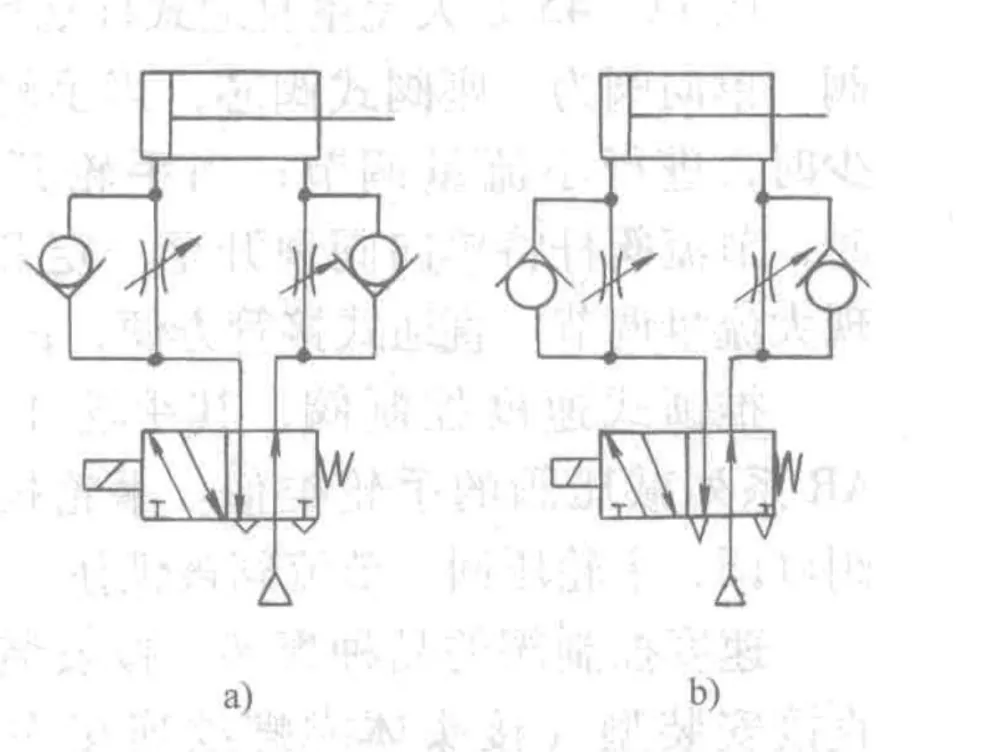

 ပုံကြမ်းသည်မြန်နှုန်းထိန်းချုပ်မှုအဆို့ရှင်ကို pneumatic circuit ဖြင့်ချိတ်ဆက်ရန်နည်းလမ်း 2 ခုကိုပြသသည်။

· (ဇင) (အိပ်ဇောအခိုးအငွေ့), directional valve ကိုအားစိုက်ထုတ်သောအခါဆလင်ဒါ၏ဝင်ပေါက်ပေါ်ရှိစစ်ဆေးမှုအဆို့ရှင်သည် Rodless ဘက်ကိုအလျင်အမြန်ဖြည့်ရန်ခွင့်ပြုသည်။ လှံတံအတွက်လေထုသည်အခိုးအငှေ့ညှိရာကိရိယာအဆို့ရှင်မှတဆင့်အိပ်စက်နိုင်ပါတယ်။ အခိုးအငှေ့ညှိရာကိရိယာဖွင့်လှစ်ခြင်းအားဖြင့်ဆလင်ဒါအမြန်နှုန်းကိုထိန်းချုပ်နိုင်သည်။ ဤနည်းလမ်းသည်တည်ငြိမ်သောပစ္စတင်လှုပ်ရှားမှုကိုထောက်ပံ့ပေးပြီးအသုံးအများဆုံး circuit ဖြစ်သည်။

· 0 င်ရောက် (ခ) (အင်း) (အဝင်အခိုးအငွေ့), ဝင်ပေါက်စစ်ဆေးမှုအဆို့ရှင်ပိတ်ထားပြီးအိပ်ဇောဘေးထွက်စစ်ဆေးမှုအဆို့ရှင်သည်ဖွင့်ထားသည်။ ဝင်ပေါက်လေစီးဆင်းမှုသည်သေးငယ်သည်။ Piston သည်အဓိကအားဖြင့်လေကြောင်းချဲ့ထွင်ခြင်းဖြင့်ရွေ့လျားခြင်း, မြန်နှုန်းကိုထိန်းချုပ်ခြင်းကိုမတည်မငြိမ်ဖြစ်စေနိုင်သည်။ ဤနည်းလမ်းကိုများသောအားဖြင့်တစ်ကိုယ်ရေဆလင်ဒါများ, ဆလာပိုက်ဆလာသမားများ,

OLK SL Series တံတောင်ဆစ်အမျိုးအစားစီးဆင်းမှုကိုထိန်းချုပ်သည့်အမြှေးပါးတိကျသော actuator အမြန်နှုန်းစည်းမျဉ်းစည်းကမ်းများအတွက်ဒီဇိုင်းဆွဲထားသည့်အရည်အသွေးမြင့်အဆုတ်ရောင်ရောဂါထိန်းချုပ်သူများဖြစ်သည်။ ရိုးရိုးသေးသောယုံကြည်စိတ်ချနိုင်သောဖွဲ့စည်းပုံတစ်ခုနှင့်အဆို့ရှင်တစ်ခုစီသည်အခိုးအငှေ့ညှိရာကိရိယာယန္တရားနှင့်တစ်လမ်းစစ်ဆေးသည့်အဆို့ရှင်များကိုပေါင်းစပ်ပြီးအခမဲ့ပြောင်းပြန်စီးဆင်းမှုကိုဖွင့်ထားစဉ်ထိန်းချုပ်ထားသောလေကြောင်းလိုင်းများကိုတစ်လမ်းပေါ်တွင်အခွင့်အာဏာတစ်ခုပေးသည်။

ဝင်ပေါက်နှင့်အိပ်ပျော်နေသောအမျိုးအစားများနှစ်မျိုးလုံးတွင် SL Volves ကိုဆွေမျိုးများပေါ်တွင်တိုက်ရိုက်တပ်ဆင်နိုင်သည်fittings, ပိုက်နှင့် installation အချိန်။ ဆုံလည်ဒီဇိုင်းသည်ပြောင်းလွယ်ပြင်လွယ်ရှိသောပိုက်လိုင်းကိုခွင့်ပြုသည်။

ကျယ်ကျယ်ပြန့်ပြန့်ကို pneumatic အလိုအလျောက်, OLK Sl seres ဖြင့်သင်၏ pneumatic systems များအတွက်သင်ယုံကြည်စိတ်ချနိုင်သော,
