SMC အမျိုးအစား AC FRL ယူနစ်သည် Compressed Air Systems အတွက် မည်သည့်လုပ်ဆောင်ချက်များ ပံ့ပိုးပေးသနည်း။

စိတ္တဇ

SMC Type AC FRL Unit သည် compressed air systems အတွက် filter၊ regulator နှင့် lubricator functions များကို ပေါင်းစပ်ထားသော modular air ပြင်ဆင်မှု တပ်ဆင်မှုတစ်ခုဖြစ်သည်။ ဤဆောင်းပါးတွင် ပင်မတည်ဆောက်မှု၊ လုပ်ငန်းဆိုင်ရာမူများ၊ နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ၊ တပ်ဆင်မှုလုပ်ငန်းအသွားအလာ၊ ပြုပြင်ထိန်းသိမ်းမှုလမ်းညွှန်ချက်များ၊ စက်မှုအသုံးချပရိုဂရမ်များနှင့် ဘုံလုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ FAQ များ ပါဝင်ပါသည်။ B2B pneumatic ဝယ်ယူသူများ၊ စက်တည်ဆောက်သူများနှင့် စနစ်ပေါင်းစည်းသူများအတွက် ဒီဇိုင်းထုတ်ထားပြီး၊ အကြောင်းအရာသည် SMC Type AC FRL Unit သည် ၎င်းတို့၏ compressed air treatment လိုအပ်ချက်များနှင့် ကိုက်ညီမှုရှိမရှိ စာဖတ်သူများကို အကဲဖြတ်ရန် ကူညီပေးပါသည်။ မှန်ကန်စွာရွေးချယ်ပြီး ထိန်းသိမ်းထားသော FRL ဟာ့ဒ်ဝဲသည် ရေစုန်အမှုန်အမွှားထုတ်စက်များ၊ အဆို့ရှင်များနှင့် ဆလင်ဒါများကို အစိုဓာတ်၊ အစိုင်အခဲအမှုန်အမွှားများနှင့် ချောဆီမလုံလောက်ခြင်းမှ ကာကွယ်ပေးပြီး အလိုအလျောက်ထုတ်လုပ်သည့်ပတ်ဝန်းကျင်တွင် မမျှော်လင့်ထားသော စက်ရပ်ချိန်နှင့် အစိတ်အပိုင်းများကို လျော့နည်းစေသည်။

SMC အမျိုးအစား AC FRL ယူနစ်၏ ခြုံငုံသုံးသပ်ချက်

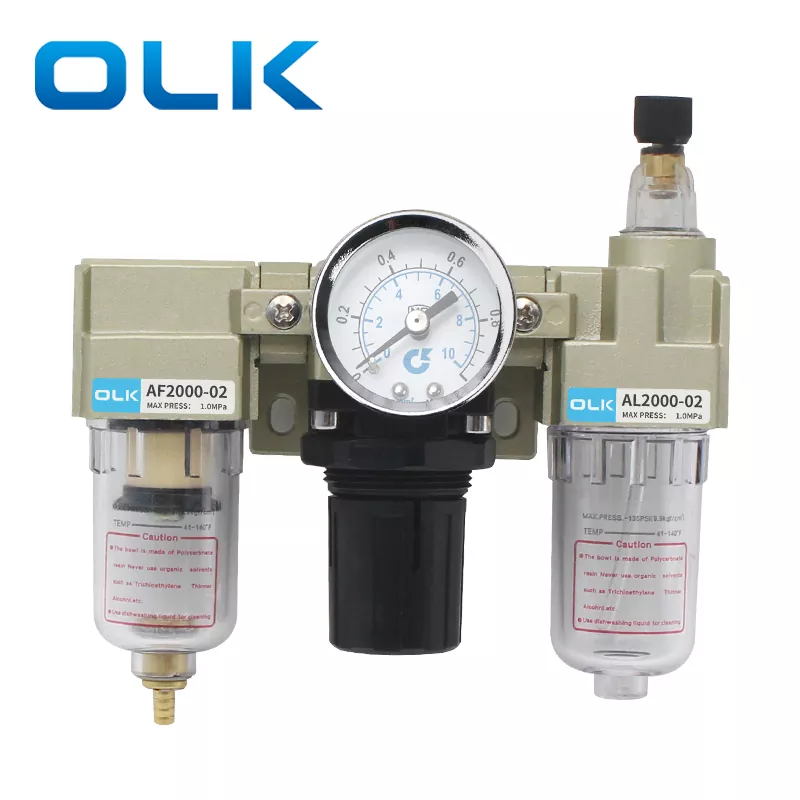

FRL သည် Filter, Regulator နှင့် Lubricator ကို ကိုယ်စားပြုသည်။ SMC အမျိုးအစား AC FRL ယူနစ်သည် ဤလေကြောင်းလုပ်ဆောင်မှု module သုံးခုကို ကျစ်လစ်သိပ်သည်းသော မော်ဂျူလာယူနစ်တစ်ခုအဖြစ် ပေါင်းစပ်ထားသည်။ ၎င်းသည် လေဝင်လေထွက်ကွန်ပရက်ဆာများအပြီးတွင် တပ်ဆင်ထားသော ရှေ့တန်းလေရင်းမြစ်ပရိုဆက်ဆာအဖြစ် လုပ်ဆောင်သည်။ အဲယားကွန်ပရက်ဆာမှ ထုတ်လုပ်သော ကုန်ကြမ်းတွင် ရေကွန်ဒင်းဆိတ်၊ ဖုန်မှုန့်အမှုန်အမွှားများ၊ ပိုက်လိုင်းသံချေးနှင့် အခြားညစ်ညမ်းမှုများပါရှိသည်။ လေထုကို ပြုပြင်မွမ်းမံခြင်းမရှိဘဲ၊ အဆိုပါ အညစ်အကြေးများသည် အလုံပိတ်မျက်နှာပြင်များကို ခြစ်ရာ၊ သေးငယ်သော အဆို့ရှင်ပေါက်များကို ပိတ်ဆို့ကာ ရော်ဘာတံဆိပ်များ၏ သက်တမ်းကို အရှိန်မြှင့်ပေးသည်။ ကွန်ပရက်ဆာ စက်ဘီးစီးခြင်းမှ ဖိအားအတက်အကျသည် ဆလင်ဒါများနှင့် နယူးမက်စ် လှုံ့ဆော်ကိရိယာများ၏ ရွေ့လျားမှုကို မတည်မငြိမ်ဖြစ်စေသည်။

SMC အမျိုးအစား AC FRL ယူနစ်သည် စည်းဝေးပွဲတစ်ခုတွင် ဤဘုံ pneumatic စနစ်စိန်ခေါ်မှုများကို ဖြေရှင်းပေးသည်။ ၎င်းသည် အစိုဓာတ်နှင့် အစိုင်အခဲအညစ်အကြေးများကို ဖယ်ရှားပေးကာ အထွက်လေဖိအားကို တည်ငြိမ်စေကာ လျှောကျနေသော အမှုန်အမွှားအစိတ်အပိုင်းများကို ချောဆီပေးရန်အတွက် လေ၀င်လေထွက်တွင် ထိန်းချုပ်ထားသော ဆီအမှုန်အမွှားများကို ထည့်ပေးသည်။ မော်ဂျူလာ AC စီးရီးဒီဇိုင်းသည် လွယ်ကူသောပေါင်းစပ်ခြင်းနှင့် တပ်ဆင်ခြင်း၊ လဲလှယ်နိုင်သော ကိုယ်ထည်အရွယ်အစားများနှင့် အဆင်ပြေသော တပ်ဆင်ခြင်းကွင်းများကို ပံ့ပိုးပေးသည်။ ဤမော်ဒယ်သည် ဂန္ထဝင် SMC AC စီးရီး အပြင်အဆင်နှင့် အတိုင်းအတာ စံနှုန်းများကို လိုက်နာပြီး ၎င်းကို အစားထိုး ပရောဂျက်များနှင့် အမှုန်အမွှား ဘူတာအသစ် တည်ဆောက်ခြင်းအတွက် ကျယ်ပြန့်စွာ လက်ခံကျင့်သုံးသည့် အစားထိုးရွေးချယ်မှုတစ်ခု ဖြစ်လာသည်။

Internal Structure နှင့် Working Principle

AF Air Filter Module

Filter module သည် SMC Type AC FRL Unit ၏ inlet side တွင်ရှိသည်။ ဝင်လာသော compressed air သည် filter ပန်းကန်ခန်းထဲသို့ဝင်လာသည်။ လေစီးကြောင်းသည် ဦးတည်ချက်ပြောင်းသွားကာ ပိုလေးသောရေစက်များနှင့် အစိုင်အခဲအမှုန်များကို အောက်ခြေပန်းကန်လုံးတွင် အနည်ထိုင်စေရန် တွန်းအားပေးသည်။ ကောင်းမွန်သော စစ်ထုတ်သည့် ကျည်တောင့်သည် မိုက်ခရိုနအဆင့် အခဲမွှားများကို ဖမ်းယူသည်။ ဖောက်ထွင်းမြင်ရသော ပိုလီကာဗွန်နိတ်ပန်းကန်သည် အော်ပရေတာများအား ဖြုတ်တပ်ခြင်းမပြုဘဲ အရည်စုဆောင်းမှုကို အမြင်အာရုံစစ်ဆေးနိုင်စေပါသည်။ Drain ရွေးချယ်မှုများတွင် manual drain နှင့် float auto drain ဗားရှင်းများ ပါဝင်သည်။ ပိတ်မိနေသောရေများသည် အောက်ပိုင်းလေကြောင်းပိုက်လိုင်းများပြန်လည်ဝင်ရောက်ခြင်းမှကာကွယ်ရန် ဇလုံအတွင်းမှစုဆောင်းထားသောအရည်များကိုပုံမှန်ညှစ်ရပါမည်။

AR Pressure Regulator Module

စစ်ထုတ်ပြီးနောက်၊ လေသည် ဖိအားထိန်းညှိမှုအပိုင်းသို့ စီးဆင်းသည်။ အတွင်းပိုင်းစပရိန်-ဒိုင်ယာဖရမ်ချိန်ခွင်လျှာချိန်ညှိယန္တရားသည် အချိန်နှင့်တစ်ပြေးညီ ထွက်ပေါက်ဖိအားနှင့် ကြိုတင်သတ်မှတ်ပစ်မှတ်ဖိအားကို နှိုင်းယှဉ်သည်။ ဝင်ပေါက်ဖိအားမြင့်တက်ခြင်း သို့မဟုတ် ကျဆင်းသွားပါက၊ ထွက်ပေါက်ဖိအားကို တစ်သမတ်တည်းရှိနေစေရန် ထိန်းညှိကိရိယာသည် အဆို့ရှင်အဖွင့်အား အလိုအလျောက်ချိန်ညှိပေးပါသည်။ ဖိအားချိန်ညှိမှုအတွက် ထိပ်ပိုင်းချိန်ညှိခလုတ်ကို ရုတ်သိမ်းနိုင်ပြီး လော့ခ်ဆက်တင်များဆီသို့ အောက်သို့တွန်းချနိုင်သည်။ ဤသော့ခတ်ဖွဲ့စည်းပုံသည် ဆက်တိုက်လည်ပတ်နေစဉ်အတွင်း စက်တုန်ခါမှုကြောင့် ဖြစ်ပေါ်လာသော ဖိအားပျံ့လွင့်မှုကို တားဆီးပေးသည်။ ထည့်သွင်းထားသော ဖိအားတိုင်းကိရိယာသည် ဆိုက်တွင်တပ်ဆင်ခြင်းနှင့် စောင့်ကြည့်ခြင်းအတွက် တိုက်ရိုက်ဖိအားဖတ်ခြင်းကို ပေးပါသည်။

AL Oil Mist Lubricator Module

လေသည် နောက်ဆုံးလုပ်ဆောင်ခြင်းအဆင့်အဖြစ် ချောဆီသို့ ရွေ့လျားသည်။ လေဖြတ်ခြင်းမှ ထုတ်ပေးသော အနုတ်လက္ခဏာ ဖိအားသည် သိုလှောင်မှု ဇလုံမှ အနုမြူဆီများကို ထုတ်ယူသည်။ ဆီသည် အမှုန်အမွှားအဖြစ်သို့ ပြောင်းလဲကာ ဖိသိပ်ထားသောလေနှင့် ညီညီစွာ ရောနှောသွားပါသည်။ ဆီအခိုးအငွေ့များသည် လေပြွန်မှတဆင့် သွားလာကာ ဆလင်ဒါများနှင့် လမ်းကြောင်းထိန်းချုပ်မှု အဆို့ရှင်များအတွင်း ထိတွေ့မျက်နှာပြင်များကို ဖုံးအုပ်ထားသည်။ အစက်ချချိန်ညှိဝက်အူသည် ဆီထောက်ပံ့မှုပမာဏကို ထိန်းချုပ်သည်။ အင်ဂျင်နီယာများသည် အောက်ပိုင်းနယူးနစ်စက်များ၏ စုစုပေါင်းလေသုံးစွဲမှုအရ ဆီယိုနှုန်းကို ချိန်ညှိပေးသည်။ ဆီ အလွန်အကျွံ ညစ်ညမ်းစေသော လုပ်ငန်းစဉ် ကိရိယာများ၊ ချောဆီမလုံလောက်ပါက ပွတ်တိုက်မှု ခြောက်သွေ့စေပြီး actuator များ၏ ဝန်ဆောင်မှုသက်တမ်းကို တိုတောင်းစေသည်။

သတ်မှတ်ထားသော စည်းမျဥ်းအတိုင်း လေသည် စီးဆင်းရပါမည်- ဇကာ → ထိန်းချုပ်မှု → ချောဆီ။ ပြောင်းပြန်တပ်ဆင်ခြင်းသည် စွမ်းဆောင်ရည်ကို လျင်မြန်စွာ ကျဆင်းသွားစေသည့် filter cartridge နှင့် regulator အတွင်းပိုင်း အစိတ်အပိုင်းများ၏ ဆီညစ်ညမ်းမှုကို ဖြစ်စေသည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်ဇယား

အဓိကထုတ်ကုန်အင်္ဂါရပ်များ

• Modular ပေါင်းစပ်ဖွဲ့စည်းပုံ၊ တစ်ဦးချင်းစီ module များကိုယူနစ်တစ်ခုလုံးကိုမအစားထိုးဘဲသီးခြားစီအစားထိုးနိုင်သည်။
• တုန်ခါမှုမှ မရည်ရွယ်သော ဖိအားပြောင်းလဲမှုများကို ရှောင်ရှားရန် လော့ခ်ချနိုင်သော ဖိအားချိန်ညှိခလုတ်
• ရေနှင့်ဆီပမာဏကို အချိန်နှင့်တပြေးညီ ကြည့်ရှုစစ်ဆေးရန်အတွက် ဖောက်ထွင်းခံအိုး
• မတူညီသော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်အတွက် ရွေးချယ်နိုင်သော manual drain သို့မဟုတ် အလိုအလျောက် float drain
• တာဝန်ထမ်းဆောင်နေစဉ်အတွင်း အဆင်ပြေသော ဖိအားဖတ်ခြင်းအတွက် ထည့်သွင်းထားသော ဖိအားတိုင်းကိရိယာ
• လျင်မြန်စွာ အစားထိုးခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု နည်းပါးခြင်းအတွက် အပိုင်းအစ ဇကာဒြပ်စင် ဒီဇိုင်း
• လဲလှယ်နိုင်သော တပ်ဆင်ခြင်းကွင်း၊ ရိုးရှင်းသော နံရံ သို့မဟုတ် ဘောင်တပ်ဆင်ခြင်း။
• ကြမ်းတမ်းသောလေထုအခြေအနေအောက်တွင် သက်တမ်းတိုးရန်အတွက် HNBR အိုဇုန်းဒဏ်ခံရာဘာတံဆိပ်များ

Modular တည်ဆောက်မှုသည် စက်ကိရိယာများ ပြုပြင်ထိန်းသိမ်းခြင်းအတွက် ရှင်းရှင်းလင်းလင်း အားသာချက်များကို ယူဆောင်လာပါသည်။ filter cartridge ပိတ်ဆို့ခြင်း သို့မဟုတ် ပန်းကန်လုံးအစိတ်အပိုင်းများ ပျက်စီးသွားသောအခါ၊ ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများသည် FRL ပေါင်းစပ်မှုကို လဲလှယ်မည့်အစား မအောင်မြင်သောတစ်ခုတည်းသော module ကိုသာ အစားထိုးပါ။ ၎င်းသည် အပိုပစ္စည်းစာရင်း ကုန်ကျစရိတ်ကို လျှော့ချပေးပြီး ပြုပြင်သည့် စက်ဝန်းအတွင်း စက်ရပ်ချိန်ကို တိုစေပါသည်။

အဆင့်ဆင့်တပ်ဆင်ခြင်းလမ်းညွှန်

မှန်ကန်သောတပ်ဆင်မှုသည် SMC အမျိုးအစား AC FRL ယူနစ်၏ ဝန်ဆောင်မှုသက်တမ်းနှင့် စွမ်းဆောင်ရည်ကို တိုက်ရိုက်သက်ရောက်သည်။ အော်ပရေတာများသည် pneumatic ပိုက်လိုင်းများမတပ်ဆင်မီ အဆင့်အားလုံးကို ဖတ်ရပါမည်။

1. ပိုက်အဆစ်များကို ပြင်ဆင်ပါ၊ ကြိုးများပေါ်တွင် PTFE တိပ်ကို ပတ်ပြီး ဖိအားတိုင်းကိရိယာကို တပ်ဆင်ပါ။
2. ယူနစ်ကိုယ်ထည်ရှိ လေစီးဆင်းမှုမြှားဦးတည်ချက်အား အတည်ပြုပါ- ဘယ်ဘက်ခြမ်းသည် လေဝင်ပေါက်ဖြစ်ပြီး ညာဘက်ခြမ်းလေထွက်ပေါက်။
3. လေပြွန်များကို ဝင်ပေါက်နှင့် ထွက်ပေါက် ဆက်စပ်ပစ္စည်းများသို့ လုံခြုံစွာ ချိတ်ဆက်ပါ။
4. အထက်သို့ ချိန်ညှိထားသော ဖိအားကို ရုတ်သိမ်းပါ။ ဖိအားကို မြှင့်တင်ရန် နာရီလက်တံအတိုင်း လှည့်ကာ ဖိအားလျှော့ချရန် နာရီလက်တံအတိုင်း ပြန်လှည့်ပါ။
5. အလုပ်ဖိအားကို ပစ်မှတ်သို့ ချိန်ညှိပါ၊ ထို့နောက် လော့ခ်ဖိအားဆက်တင်သို့ ချိန်ညှိမှုခလုတ်ကို အောက်သို့ တွန်းလိုက်ပါ။
6. ချောဆီလုပ်ငန်းဆောင်တာအတွက်၊ ချောဆီပန်းကန်လုံးပေါ်ရှိ ဆီဖြည့်ဝက်အူကို ဖြေလိုက်ပါ။
7. အနုမြူတာဘိုင်ဆီအား ဆီဝင်ပေါက်ထဲသို့ လောင်းထည့်ပါ။ ဖောက်ထွင်းမြင်ရသော ဇလုံပေါ်တွင် အမြင့်ဆုံးဆီအဆင့် အမှတ်အသားကို မကျော်လွန်စေရပါ။
8. ဆီပြန်ဖြည့်ပြီးနောက် Allen wrench ဖြင့် ဆီဖြည့်ဝက်အူကို တင်းကျပ်ပါ။
9. ထိန်းချုပ်ဝက်အူလှည့်ခြင်းဖြင့် ဆီယိုနှုန်းကို ချိန်ညှိပါ။ လက်ယာရစ်က ဆီထောက်ပံ့မှုကို တိုးစေပြီး လက်ယာရစ်က ဆီထောက်ပံ့မှုကို လျှော့ချပေးပါတယ်။

ရိုးရိုးစက်မှုအသုံးချမှုအခြေအနေများ

SMC Type AC FRL Unit ကို pneumatic automation ကို အားကိုးသည့် လုပ်ငန်းများတွင် ကျယ်ကျယ်ပြန့်ပြန့် ဖြန့်ကျက်ထားသည်။ ဖိသိပ်ထားသော လေစနစ်မောင်းနှင်သည့် ဆလင်ဒါများ၊ လေဖမ်းကိရိယာများ၊ အနုမြူဆလိုက်များ သို့မဟုတ် လေအဆို့ရှင်များသည် ရှေ့ဆုံးတွင် လေပြင်ဆင်မှု လိုအပ်သည်။

• မော်တော်ကားအစိတ်အပိုင်း ထုတ်လုပ်မှုလိုင်းများတွင် အလိုအလျောက် တပ်ဆင်စက်များ
• ထုပ်ပိုးခြင်း စက်များ- အိတ်ထုပ်စက်များ၊ တံဆိပ်ကပ်ခြင်း ကိရိယာများနှင့် ပုံးတံဆိပ်ပိတ် စခန်းများ
• pneumatic conveyor များနှင့် lifting jig များ အပါအဝင် ပစ္စည်းများ ကိုင်တွယ်သည့် စနစ်များ
• CNC စက်ကိရိယာများနှင့် machining center pneumatic clamping စနစ်များ
• pneumatic တင်းမာမှုထိန်းချုပ်ခြင်းနှင့်ဖြတ်တောက်ခြင်း actuator ပါရှိသောအထည်အလိပ်စက်များ
• အစားအသောက် ပြုပြင်ရေး ကိရိယာများ၊ အဆိပ်သင့်ခြင်းမရှိသော pneumatic actuation စခန်းများ
• စက်ကျွန်းလေပေးဝေမှုအတွက် အထွေထွေ စက်ရုံမှ ဖိသိပ်ထားသော လေကိုင်းအခက်များ

စက်ပေါင်းစည်းသူများသည် စံသတ်မှတ်ထားသော pneumatic stations များအတွက် SMC Type AC FRL Unit ကို ရွေးချယ်လေ့ရှိသည်။ တသမတ်တည်းရှိသော အတိုင်းအတာများနှင့် အင်တာဖေ့စ်စံနှုန်းများသည် ထပ်ခါတလဲလဲ စက်ဒီဇိုင်းအလုပ်ကို ရိုးရှင်းစေသည်။ ပြုပြင်ထိန်းသိမ်းရေးအဖွဲ့များသည် ထုတ်လုပ်မှုစက်အများအပြားတွင် ပုံမှန်စစ်ဆေးခြင်းအတွက် အကျွမ်းတဝင်ရှိသော အစိတ်အပိုင်းအပြင်အဆင်မှလည်း အကျိုးခံစားခွင့်ရှိသည်။

ပြုပြင်ထိန်းသိမ်းမှုနှင့် အချိန်အခါအလိုက် စစ်ဆေးခြင်းဆိုင်ရာ အကြံပြုချက်များ

ပုံမှန်ပြုပြင်ထိန်းသိမ်းခြင်းသည် SMC Type AC FRL Unit ၏ရုတ်တရက်ကျရှုံးမှုများကိုကာကွယ်ပေးပြီး downstream pneumatic ကိရိယာများကိုကာကွယ်ပေးသည်။ လည်ပတ်ချိန်နှင့် ပတ်ဝန်းကျင်ဖုန်မှုန့်အဆင့်အပေါ်အခြေခံ၍ သတ်မှတ်ထားသော စစ်ဆေးရေးအချိန်ဇယားများကို ဖန်တီးပါ။

နေ့စဉ်စစ်ဆေးသည့်အရာများ

အမြင်အာရုံ အကြည်ပန်းကန်ကို စစ်ဆေးပါ။ စိုထိုင်းဆမြင့်သော လုပ်ငန်းခွင်အခြေအနေအောက်တွင် နေ့စဉ် ဇလုံမှ စုဆောင်းထားသော ရေများကို ထုတ်ယူပါ။ ချောဆီပန်းကန်လုံးအတွင်းရှိ ဆီပမာဏကို စစ်ဆေးပြီး အနိမ့်ဆုံးလိုင်းအောက်သို့ ကျဆင်းသွားသောအခါတွင် အနုမြူဆီဖြည့်ပါ။ လေယိုစိမ့်မှုများအတွက် ပိုက်လိုင်းအဆစ်များကို နားထောင်ပြီး စောင့်ကြည့်ပါ။

အပတ်စဉ်နှင့်လစဉ်စစ်ဆေးခြင်း။

စက်လည်ပတ်နေစဉ်အတွင်း ပလပ်ပေါက်ဖိအားဖတ်ခြင်း တည်ငြိမ်နေကြောင်း စစ်ဆေးပါ။ ဆီအမှုန်အမွှား ကျဆင်းနှုန်းကို စစ်ဆေးပြီး ဆီအစာနှုန်း ပုံမှန်မဟုတ်ပါက ပြန်လည်ချိန်ညှိပါ။ ခြစ်ရာများ၊ အက်ကြောင်းများ သို့မဟုတ် ဓာတုတိုက်စားမှုအမှတ်အသားများအတွက် ပန်းကန်မျက်နှာပြင်ကို စစ်ဆေးပါ။ လေဖိအားအောက်တွင် ပေါက်ကွဲနိုင်ခြေကို ရှောင်ရှားရန် အက်ကွဲတစ်ခုခု ပေါ်လာပါက ဇလုံကို ချက်ချင်း အစားထိုးပါ။

ကာလအပိုင်းအခြား အစားထိုးမှု အစီအစဉ်

Filter Cartridge ကို ပုံမှန်လဲလှယ်ပါ။ ဖုန်မှုန့်ထူထပ်သော ပတ်ဝန်းကျင်များသည် တိုတောင်းသော အစားထိုးကာလများ လိုအပ်ပါသည်။ ထိန်းညှိခြင်း သို့မဟုတ် ချောဆီအဆစ်များတွင် လေယိုစိမ့်မှုဖြစ်ပေါ်သည့်အခါ ရော်ဘာအလုံပိတ်အစိတ်အပိုင်းများကို အစားထိုးပါ။ ပြုပြင်ထိန်းသိမ်းမှုလုပ်ငန်းအတွက် တပ်ဆင်ခြင်းမပြုမီ pneumatic စနစ်တစ်ခုလုံးကို အမြဲတမ်း ဖိအားလျှော့ထားပါ။
