Brand:
OLKPort size:
M5၊G1/8၊G1/4၊G3/8၊G1/2Function type:
2 position 5 way / 3 position 5 wayValve type:

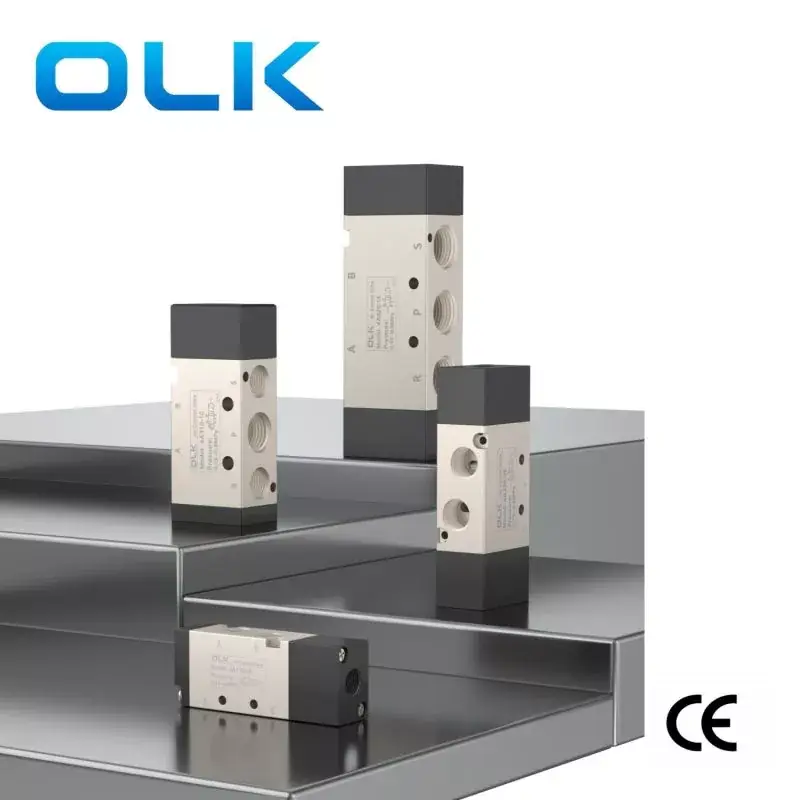

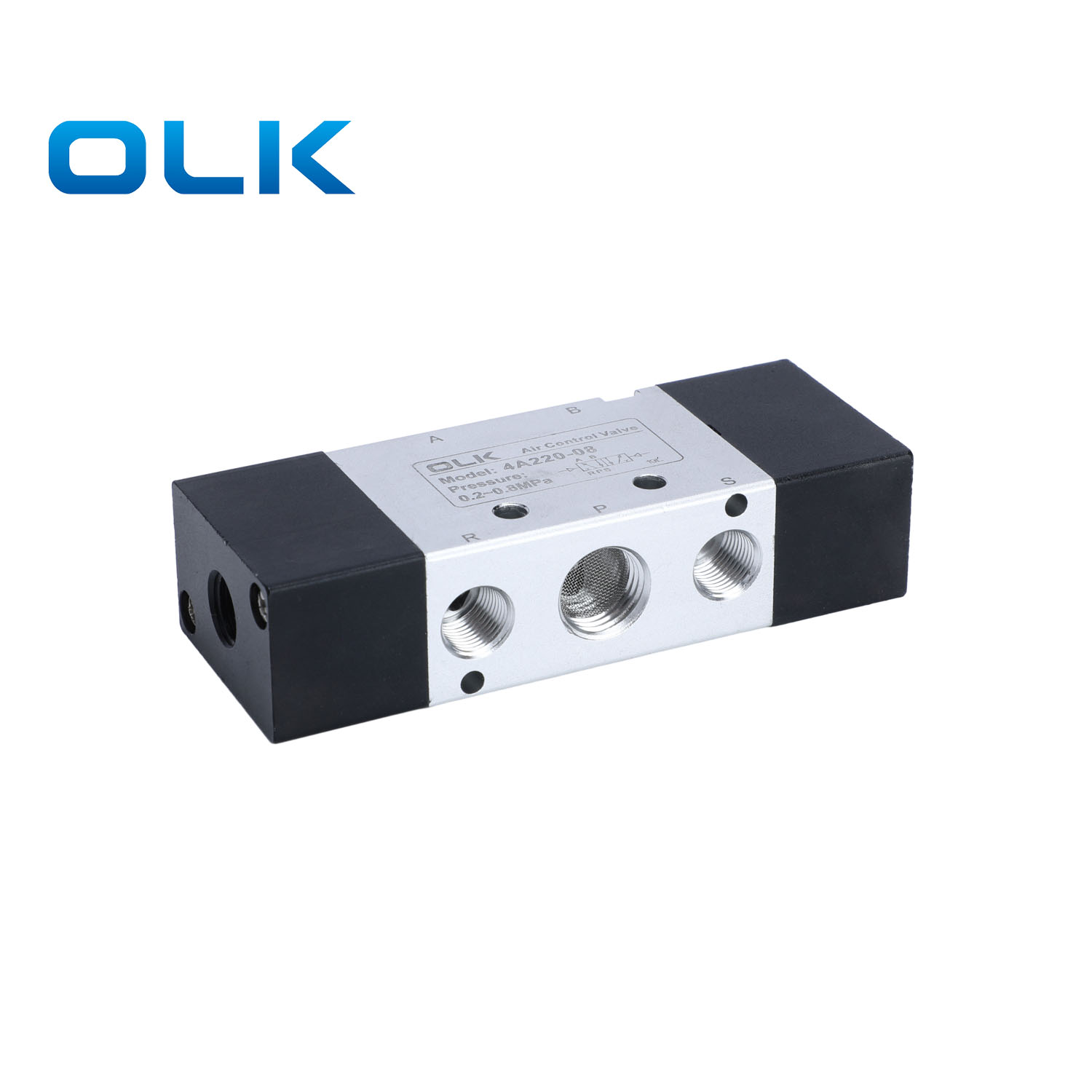

Single solenoid / double solenoidOuleikai (OLK) 4A Series Air Control Valve 5 Way သည် အမျိုးမျိုးသော အရည်များကို ထိန်းချုပ်ခြင်းနှင့် ကူးပြောင်းခြင်းတို့ကို လုပ်ဆောင်နိုင်ပြီး နှစ်ဆလုပ်ဆောင်သော ဆလင်ဒါများကို ထိန်းချုပ်နိုင်သည်။ 4A စီးရီးကို လေဖြင့် ထိန်းချုပ်ထားပြီး ဓာတ်ငွေ့ထိန်းချုပ်မှု၏ တည်ငြိမ်မှုနှင့် တိကျမှုကို အာမခံရန် လျင်မြန်သောတုံ့ပြန်မှုအမြန်နှုန်းနှင့် တိကျသောလည်ပတ်မှုကို သေချာစေသည်။ ထုတ်ကုန်၏ သက်တမ်းနှင့် ဘေးကင်းမှုကို မထိခိုက်စေရန် သတ်မှတ်ထားသည့် အတိုင်းအတာထက် ကျော်လွန်သည့် အခြေအနေများတွင် ဤထုတ်ကုန်ကို အသုံးပြုရန် တင်းကြပ်စွာ တားမြစ်ထားသည်။
သင်္ကေတ-
အော်ဒါမှာတဲ့ ကုဒ်
4A
1
10
06
မော်ဒယ်
ကုတ်
VALVE အမျိုးအစား
ပို့တ်အရွယ်အစား
4A: 2 အနေအထား 5 way valve / 3 position 5 way valve
1:100 စီးရီး
10: single solenoid 5/2 နည်းလမ်း
M5:M5X0.8
2:200 စီးရီး
20: နှစ်ထပ်ဆိုလီနွိုက်အဆို့ရှင် 5/2 လမ်း
၀၆:G၁/၈
3:300 စီးရီး
30C: နှစ်ထပ် ဆိုလီနွိုက် အဆို့ရှင် 5/3 လမ်းပိတ် စင်တာ
၀၈:G၁/၄
4:400 စီးရီး
30E: နှစ်ထပ်ဆိုလီနွိုက်အဆို့ရှင် 5/3 လမ်း အိတ်ဇောစင်တာ
10:G3/8
30P: နှစ်ထပ်ဆိုလီနွိုက်အဆို့ရှင် 5/3 လမ်းဖိအားစင်တာ
15:G1/2

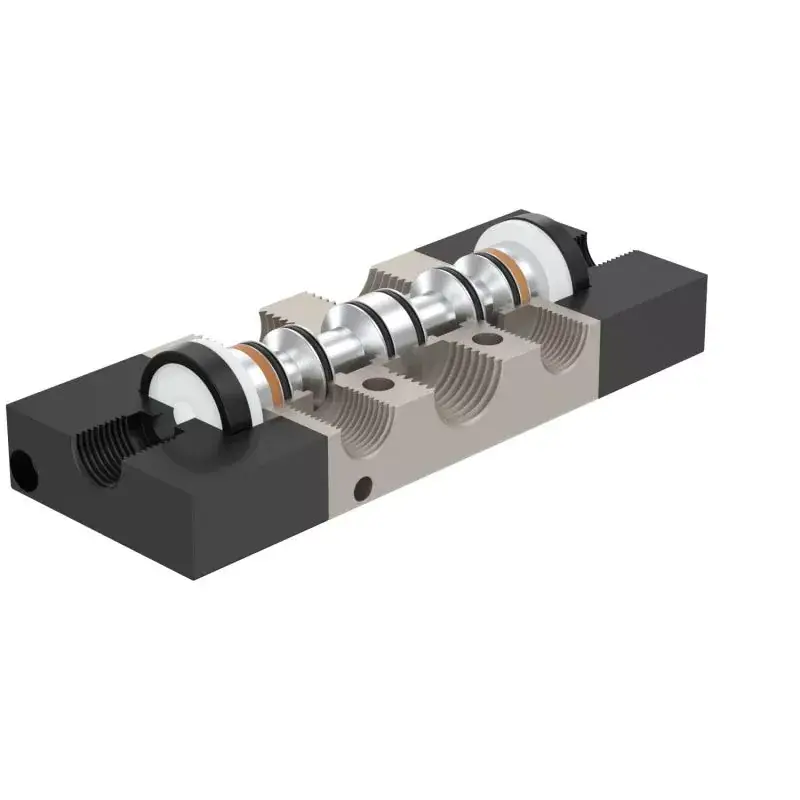

1. ပစ္စတင်အမျိုးအစားဖွဲ့စည်းပုံ၊ အလွန်ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်း၊ တုံ့ပြန်မှုတုံ့ပြန်မှု။
2. Three-position solenoid valves များမှ ရွေးချယ်ရန် ဗဟိုလုပ်ဆောင်ချက်သုံးခုကို ပေးဆောင်သည်။
3. Double-head two-position pneumatic valves များသည် memory function ပါ၀င်သည်။
4. အတွင်းအပေါက်ကို အထူးနည်းပညာဖြင့် လုပ်ဆောင်ပြီး ပွတ်တိုက်မှုကို ခံနိုင်ရည်နည်းသော၊ စတင်မှုဖိအားနည်းပါးပြီး တာရှည်ဝန်ဆောင်မှုသက်တမ်းကို ရရှိစေသည်။
5. ဆီချောဆီ မလိုအပ်ပါ။
6. အဆို့ရှင်အုပ်စုဖွဲ့ရန် အခြေစိုက်စခန်းတစ်ခုနှင့် ပေါင်းစပ်နိုင်ပြီး တပ်ဆင်မှုနေရာလွတ်ကို ချွေတာနိုင်သည်။
|
အလုပ်လုပ်သောအလတ်စား |
လေ (40μm ထက်ပိုသော filter ဖြင့် စစ်ထုတ်သည်) |
|
အက်ရှင် |
ပြင်ပလေထိန်းချုပ်မှု |
|
ချောဆီ |
မလိုအပ်ပါ။ |
|
အလုပ်ဖိအားအတိုင်းအတာ MPa(psi) |
0.15∼0.8(21~114) |
|
ဖိအားခံနိုင်ရည်ရှိကြောင်းအာမခံသည်။ |
1.5MPa (215psi) |
|
အလုပ်အပူချိန် °C |
-20∼70 |
|
ကိုယ်ထည်ပစ္စည်း |
အလူမီနီယမ်အလွိုင်း |
|
မော်ဒယ် |
ဆိပ်ကမ်းချင်း |
ရာထူးအရေအတွက် |
အမြင့်ဆုံးလည်ပတ်မှုအကြိမ်ရေ |
ထိရောက်သော အပိုင်းဖြတ်ပိုင်းဧရိယာ mm² (CV တန်ဖိုး) |
|
4A110-M5 |
M5 |
၂ နေရာ ၅ လမ်း |
5 ကြိမ် / စက္ကန့် |
5.5(0.31) |
|
4A120-M5 |
M5 |
၂ နေရာ ၅ လမ်း |
5 ကြိမ် / စက္ကန့် |
5.5(0.31) |
|
4A130C-M5 |
M5 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
5.0(0.28) |
|
4A130E-M5 |
M5 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
5.0(0.28) |
|
4A130P-M5 |
M5 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
5.0(0.28) |
|

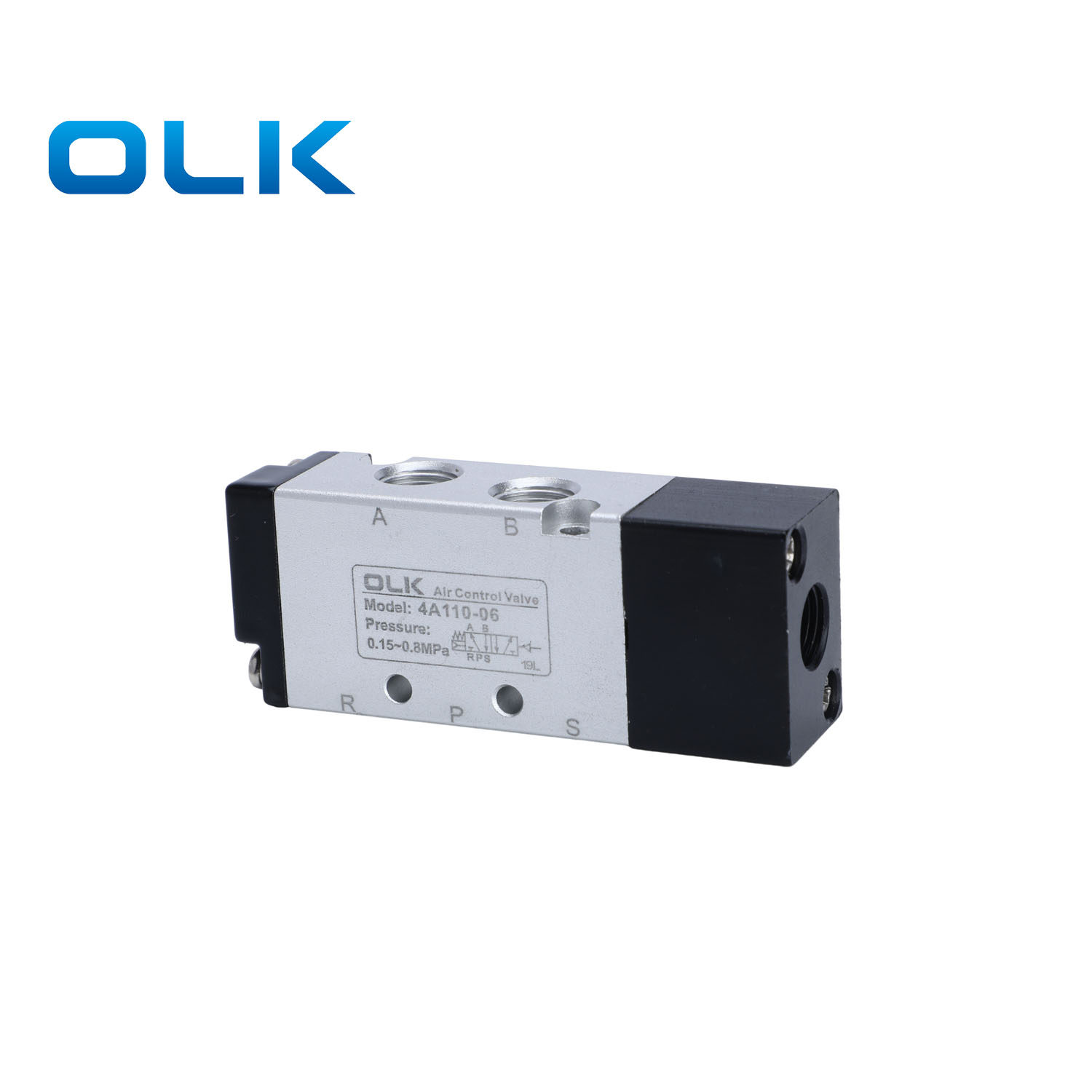

4A110-06 |
G1/8 |
၂ နေရာ ၅ လမ်း |
5 ကြိမ် / စက္ကန့် |
12.0(0.67) |
|

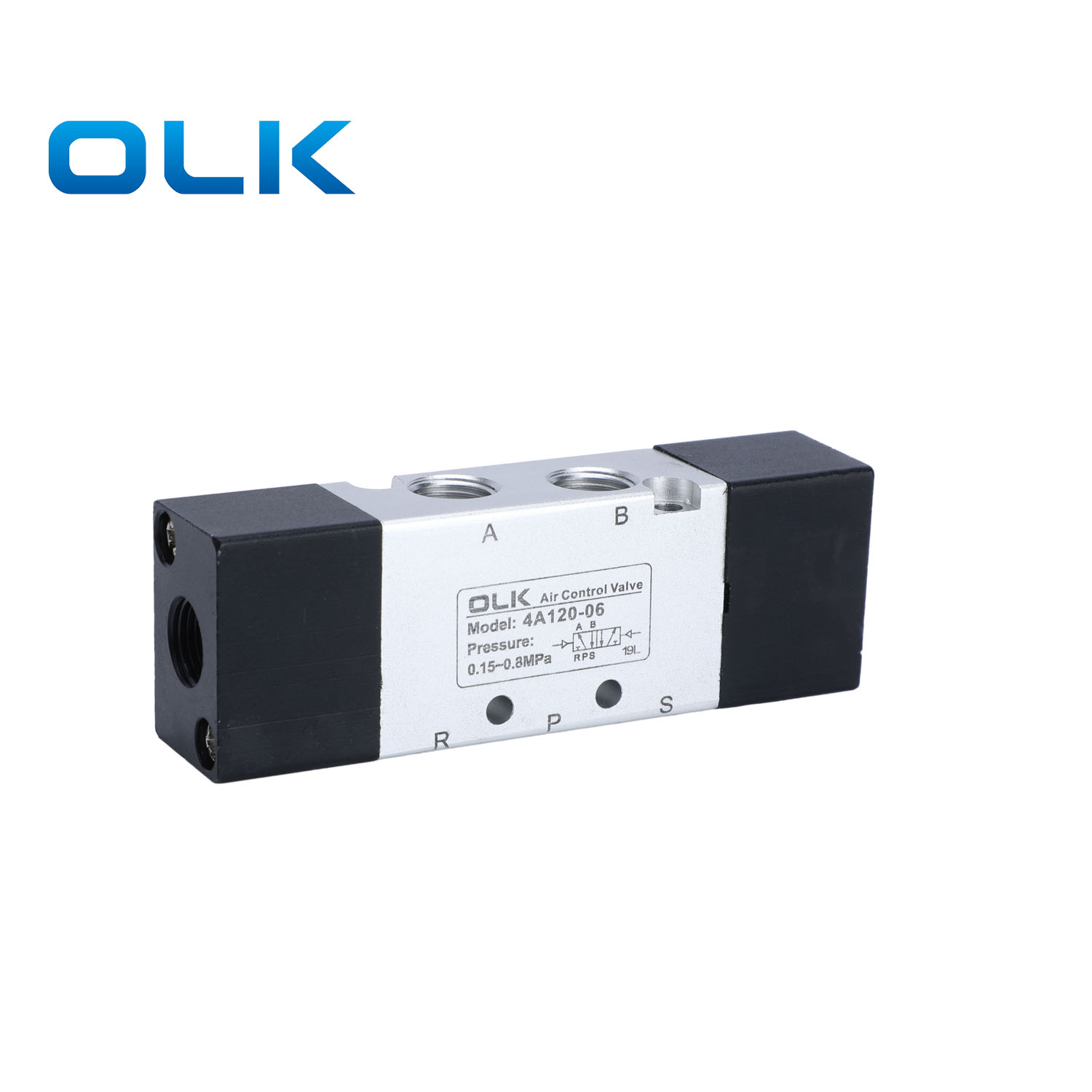

4A120-06 |
G1/8 |
၂ နေရာ ၅ လမ်း |
5 ကြိမ် / စက္ကန့် |
12.0(0.67) |
|

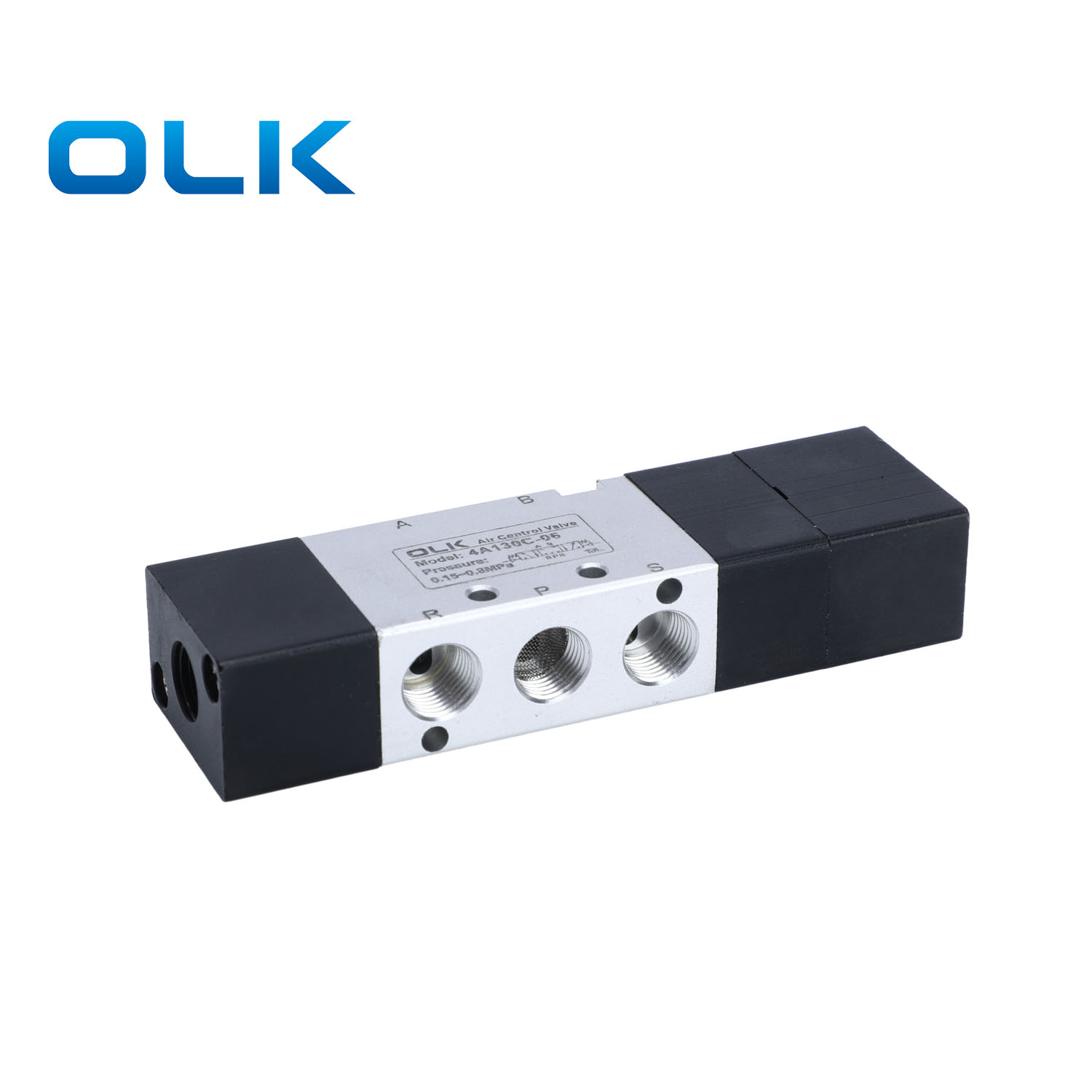

4A130C-06 |
G1/8 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
9.0(0.50) |
|
4A130E-06 |
G1/8 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
9.0(0.50) |
|
4A130P-06 |
G1/8 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
9.0(0.50) |
|
4A210-06 |
G1/8 |
၂ နေရာ ၅ လမ်း |
5 ကြိမ် / စက္ကန့် |
၁၄.၀(၀.၇၈) |
|
4A220-06 |
G1/8 |
၂ နေရာ ၅ လမ်း |
5 ကြိမ် / စက္ကန့် |
၁၄.၀(၀.၇၈) |
|
4A230C-06 |
G1/8 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
12.0(0.67) |
|
4A230E-06 |
G1/8 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
12.0(0.67) |
|
4A230P-06 |
G1/8 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
12.0(0.67) |
|

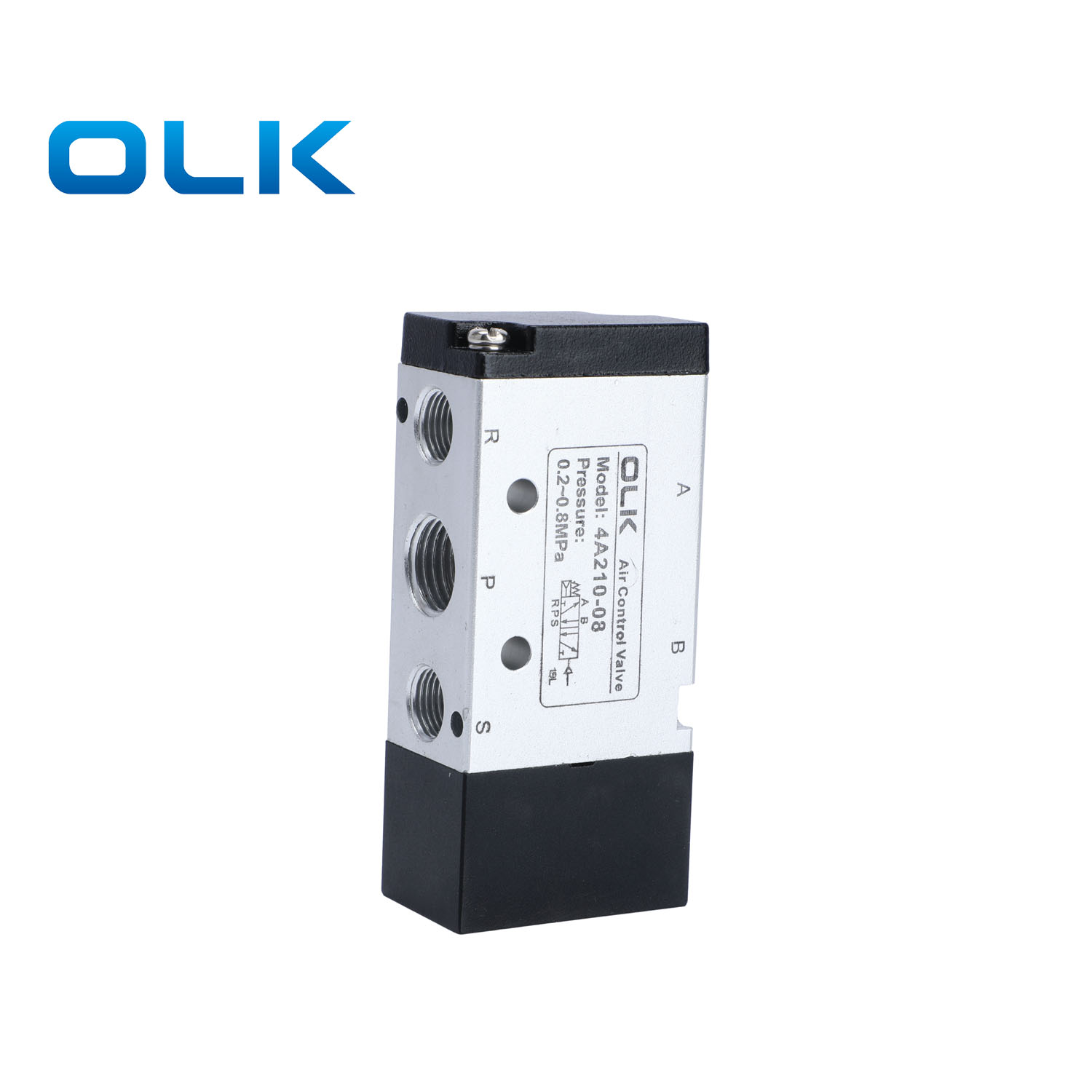

4A210-08 |
Inlet=Outlet=G1/4 Exhaust=PT1/8 |
၂ နေရာ ၅ လမ်း |
5 ကြိမ် / စက္ကန့် |
16.0(0.89) |
|

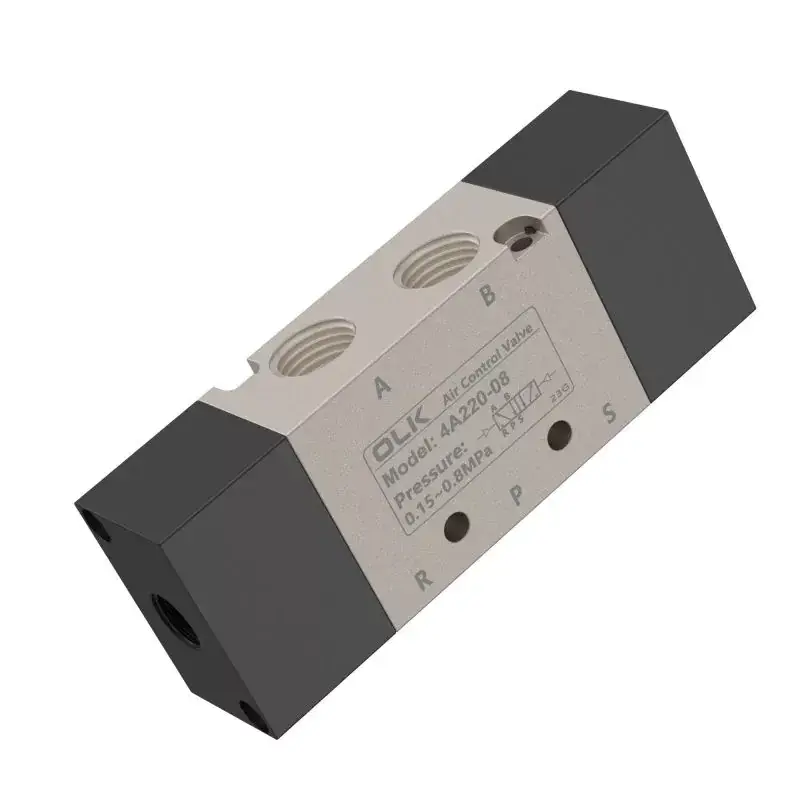

4A220-08 |
Inlet=Outlet=G1/4 Exhaust=PT1/8 |
၂ နေရာ ၅ လမ်း |
5 ကြိမ် / စက္ကန့် |
16.0(0.89) |
|
4A230C-08 |
Inlet=Outlet=G1/4 Exhaust=PT1/8 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
12.0(0.67) |
|
4A230E-08 |
Inlet=Outlet=G1/4 Exhaust=PT1/8 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
12.0(0.67) |
|
4A230P-08 |
Inlet=Outlet=G1/4 Exhaust=PT1/8 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
12.0(0.67) |
|
4A310-08 |
G1/4 |
၂ နေရာ ၅ လမ်း |
4 ကြိမ် / စက္ကန့် |
25.0(1.40) |
|
4A320-08 |
G1/4 |
၂ နေရာ ၅ လမ်း |
4 ကြိမ် / စက္ကန့် |
25.0(1.40) |
|
4A330C-08 |
G1/4 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
18.0(1.00) |
|
4A330E-08 |
G1/4 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
18.0(1.00) |
|
4A330P-08 |
G1/4 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
18.0(1.00) |
|
4A310-10 |
Inlet=Outlet=G3/8 Exhaust=PT1/4 |
၂ နေရာ ၅ လမ်း |
4 ကြိမ် / စက္ကန့် |
30.0(1.67) |
|
4A320-10 |
Inlet=Outlet=G3/8 Exhaust=PT1/4 |
၂ နေရာ ၅ လမ်း |
4 ကြိမ် / စက္ကန့် |
30.0(1.67) |
|
4A330C-10 |
Inlet=Outlet=G3/8 Exhaust=PT1/4 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
18.0(1.00) |
|
4A330E-10 |
Inlet=Outlet=G3/8 Exhaust=PT1/4 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
18.0(1.00) |
|
4A330P-10 |
Inlet=Outlet=G3/8 Exhaust=PT1/4 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
18.0(1.00) |
|
4A410-15 |
G1/2 |
၂ နေရာ ၅ လမ်း |
3 ကြိမ် / စက္ကန့် |
50.0(2.79) |
|
4A420-15 |
G1/2 |
၂ နေရာ ၅ လမ်း |
3 ကြိမ် / စက္ကန့် |
50.0(2.79) |
|
4A430C-15 |
G1/2 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
30.0(1.67) |
|
4A430E-15 |
G1/2 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
30.0(1.67) |
|
4A430P-15 |
G1/2 |
သုံးနေရာငါးလမ်း |
3 ကြိမ် / စက္ကန့် |
30.0(1.67) |
4A Series Air Control Valve Thread Specification Table
| မော်ဒယ် | P (ဝင်ပေါက်) | A/B(ထွက်ပေါက်) | R/S (အိတ်ဇော) |
| 4A1_0-06 | 1/8 (01) | 1/8 (01) | 1/8 (01) |
| 4A2_0-08 |
1/4 (02) | ၁/၄ (၀၂) | 1/8 (01) |
| 4A3_0-10 |
၃/၈ (၀၃) | ၃/၈ (၀၃) | ၁/၄ (၀၂) |
| 4A4_0-15 |
၁/၂ (၀၄) | ၁/၂ (၀၄) | ၁/၂ (၀၄) |
