SCT လည်စည်း - လှံတံဆလင်ဒါ

ကုဒ်အမှာစာ

ကေှ့ကေှာင်

50

   x

50

   x

50

  -

S

ပုံစံ -

အရွယ်အစား

လေဖြတ်ခြင်း 1

လေဖြတ် 2

သံလိုက်

တံဆိပ်ခတ်ပစ္စည်းများ

အမျိုးအစား mounting

အပ်ချည်

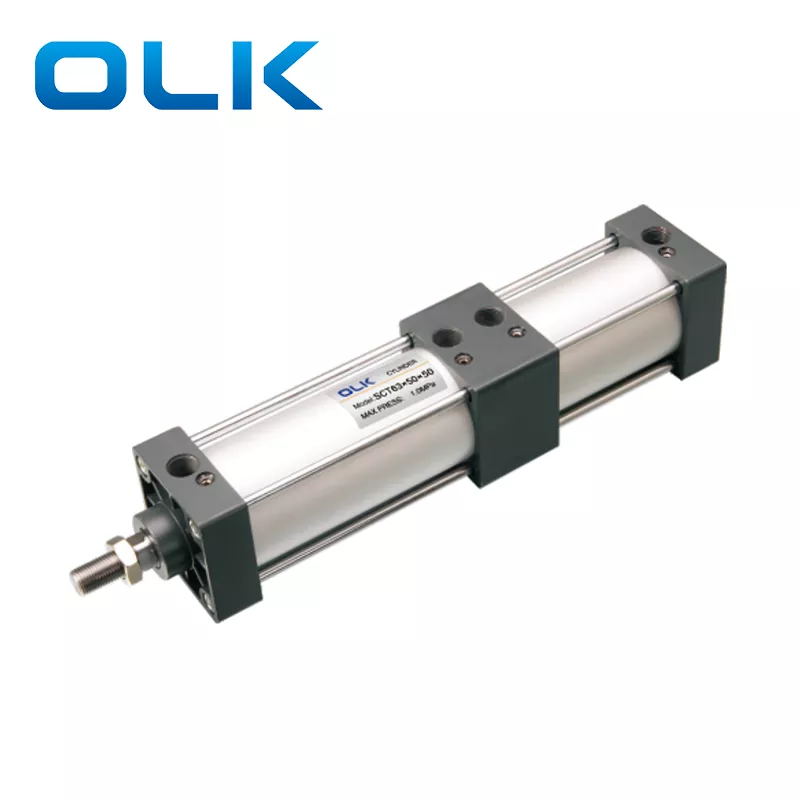

SCT လည်စည်းလှံတံဆလင်ဒါ

ကွက်လပ်: မပါဘဲ

Blank: TPU

Blank:

Blank:

pt ချည်

S: သံလိုက်နှင့်အတူ

n: NBR

LB: ခြေထောက် mounting

T: NPT THEAD

ဇ:

g: ဆ thad

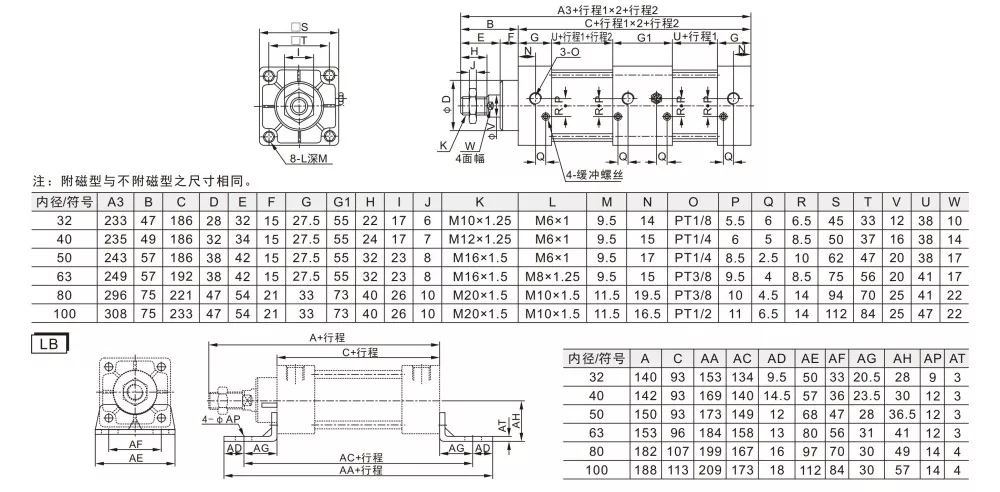

ဘုံအရွယ်အစား (MM)

   32

   40

   50

   63

   80

   100

Acting Mode

နှစ်ဆသရုပ်ဆောင်

အလုပ်အလတ်စား

လေထုသန့်စင်

ပုံသေပုံစံ

အခြေခံ andlb

အလုပ်လုပ်ဖိအား

0.1-1.0 MPA (14-145Psi)

အထောက်အထားဖိအား

1.5 MPA (215Psi)

အလုပ်လုပ်အပူချိန်အကွာအဝေး

'-20-80 ℃

မြန်နှုန်းအကွာအဝေးကိုသုံးပါ

Γενικά, είναι περίπου 1,5 φορές το ανώτερο όριο της πίεσης εργασίας.

buffering mode ကို

ချိန်ညှိ Buffer

Buffering အကွာအဝေး (MM)

21

28

29

ဆိပ်ကမ်းအရွယ်အစား

PT1 / 8

PT1 / 4

PT3 / 8

PT1 / 2

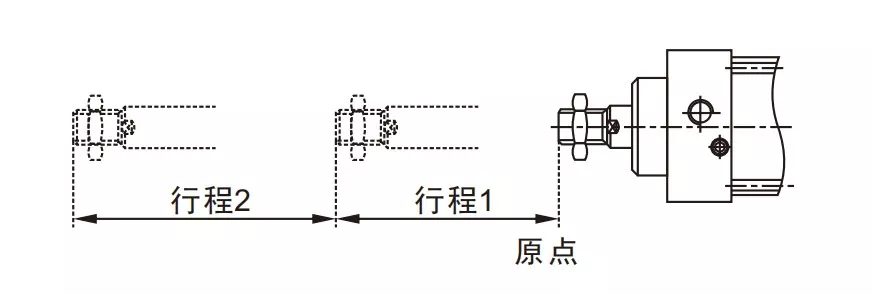

Multi- အနေအထားဆလင်ဒါများအတွက် pneumatic control အစီအစဉ်များ

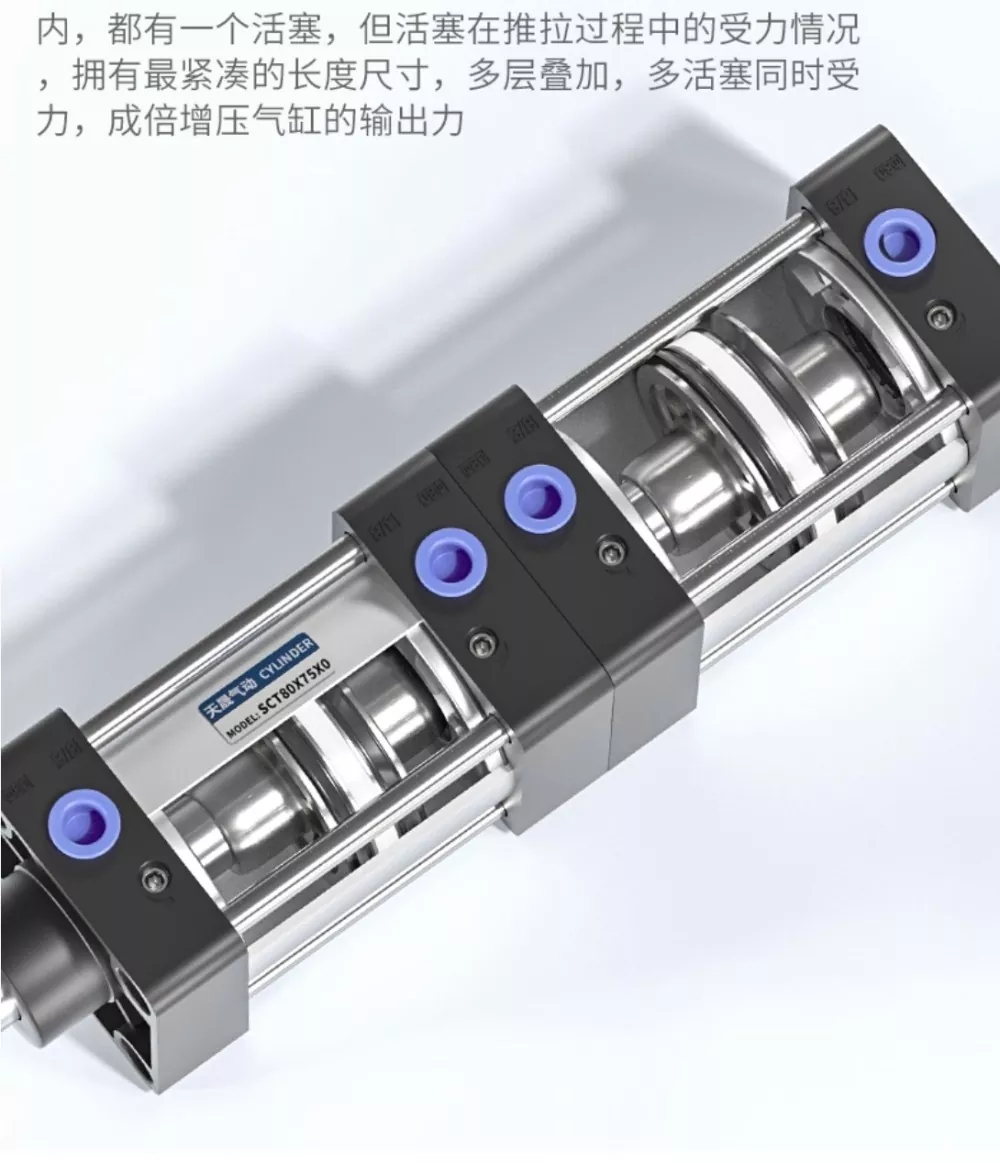

ဆလင်ဒါ၏အစိတ်အပိုင်းတစ်ခုစီတွင်ပစ္စတင်တစ်ခုပါရှိသည်။

ပစ္စတင်လှံတံကိုတိုးချဲ့တဲ့အခါပစ္စတင်အားလုံးတွန်းအားပေးအင်အားကိုထုတ်လုပ်သည်။ သို့သော်ပြန်လည်ရုပ်သိမ်းစဉ်အတွင်းပစ္စတင်တစ်ပုဒ်သာသာဆွဲဆောင်နိုင်အောင်ထုတ်လုပ်သည်။

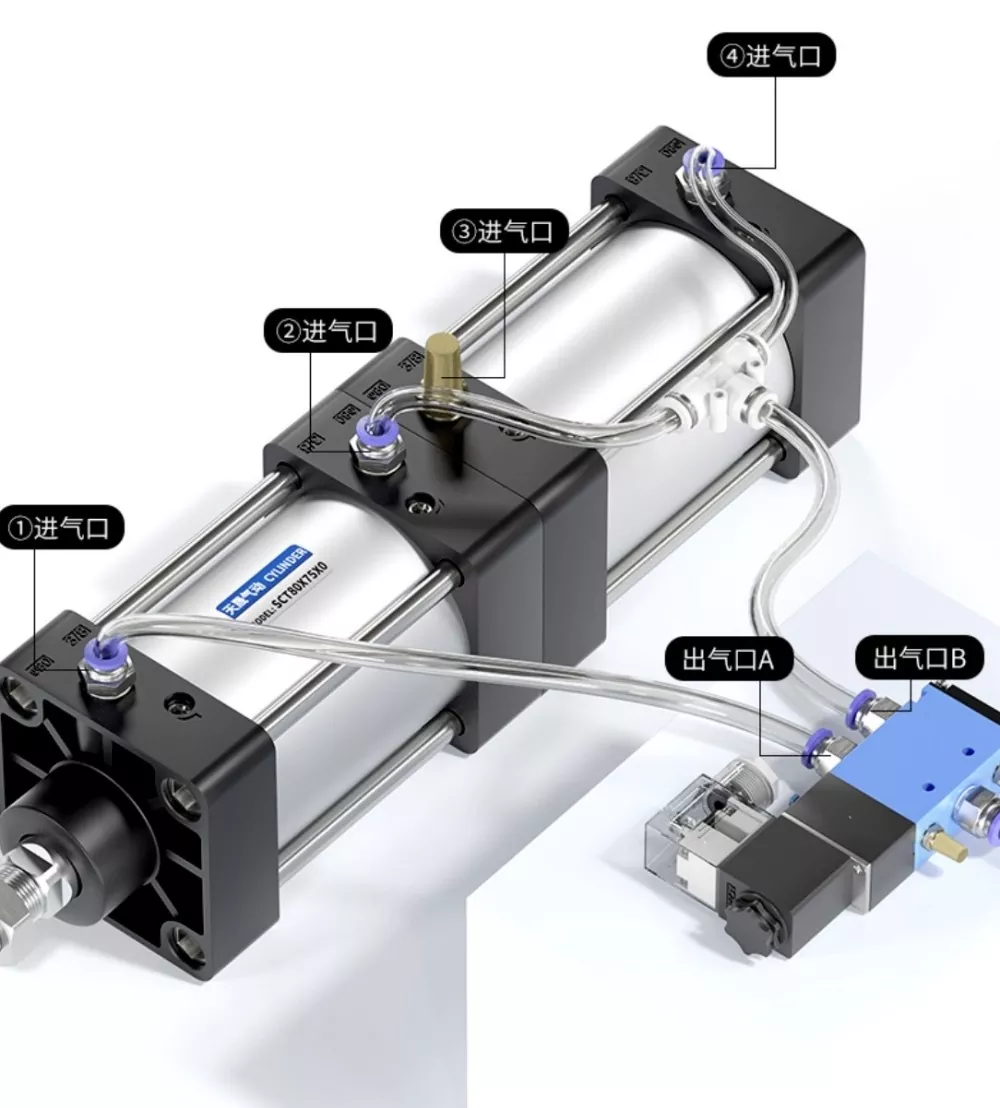

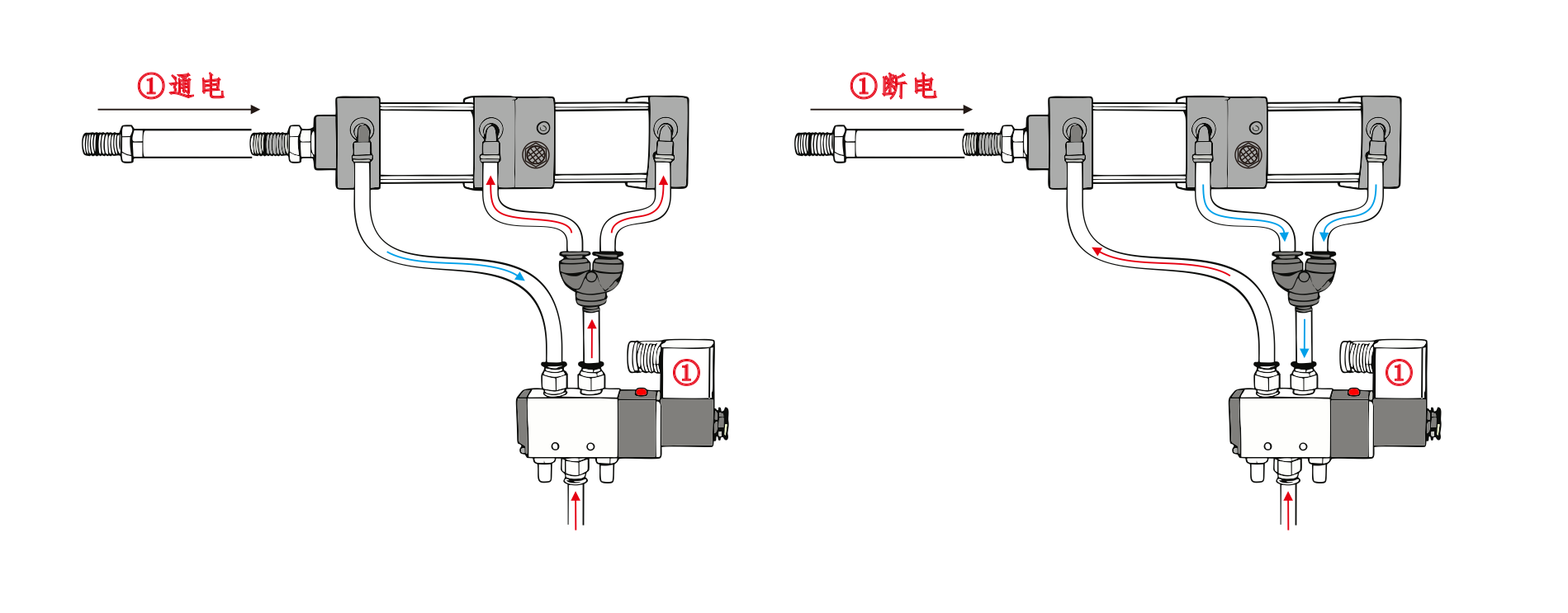

ဆလင်ဒါ၏လေဝင်ပေါက်သည် solenoid valve တစ်ခုနှင့်ချိတ်ဆက်ထားသည့်လေဝင်ပေါက်နှင့်ဆလင်ဒါ၏လေထုထဲတွင်ကပ်လျက်ဝင်ပေါက်နှင့်ချိတ်ဆက်ထားသောလေထုထဲတွင်ကပ်လျက်အဆို့ရှင်အဆို့ရှင် ဆလင်ဒါ၏လေဝင်ပေါက်သည်အသံတိတ်သမားတစ် ဦး နှင့်ချိတ်ဆက်ထားသည်။ port ကို port တစ်ခု၏ port ကိုအားစိုက်ထုတ်သည့်အခါဆလင်ဒါများသည်ပြန်လည်ရုပ်သိမ်းသည့်အနေအထားတွင်နေထိုင်ကြသည်။ Port B ကိုအားစိုက်ထုတ်လိုက်တဲ့အချိန်မှာဆလင်ဒါတွေကစတင်လည်ပတ်တယ်။

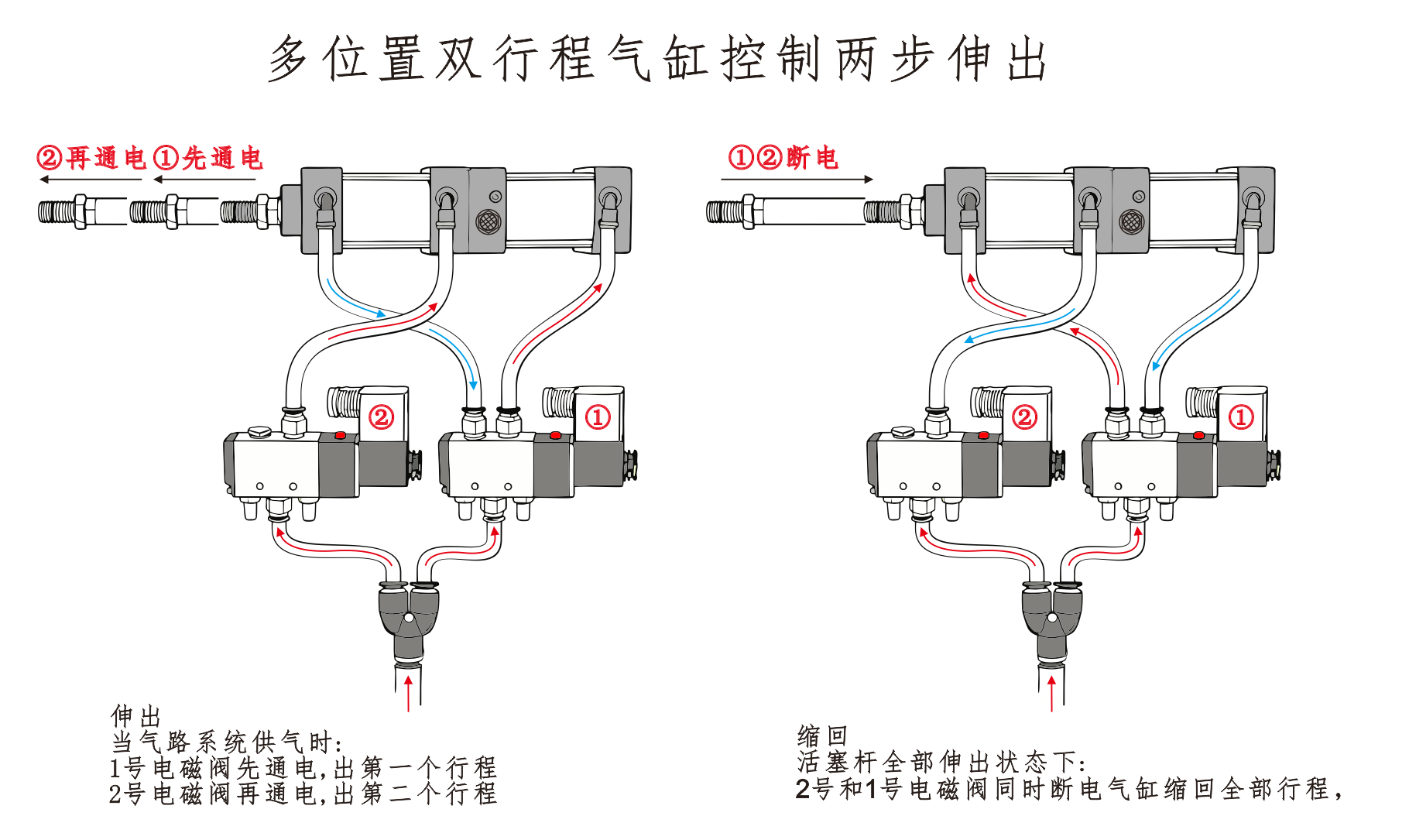

1. ကတီတွေ

လေကြောင်းထောက်ပံ့ရေးအပေါ်ပါ

solenoid valve no.1 ကိုအားစိုက်ထုတ်ပြီးဆလင်ဒါသည်ပထမလေဖြတ်ရန်တိုးချဲ့သည်။

solenoid valve အမှတ် 2 ထို့နောက်အားဖြည့်သည်နှင့်ဆလင်ဒါသည်ဒုတိယလေဖြတ်ရန်တိုးချဲ့သည်။

2.netraction

ပစ္စတင်လှံတံကိုအပြည့်အဝတိုးချဲ့သောအခါ:

Solenoid Valve အမှတ် 1 နှင့်နံပါတ် 2 သည်စွမ်းအင်ကိုစွန့်လွှတ်ပြီးဆလင်ဒါကိုအပြည့်အဝပြန်လည်ရုပ်သိမ်းပေးရန်ဖြစ်သည်။

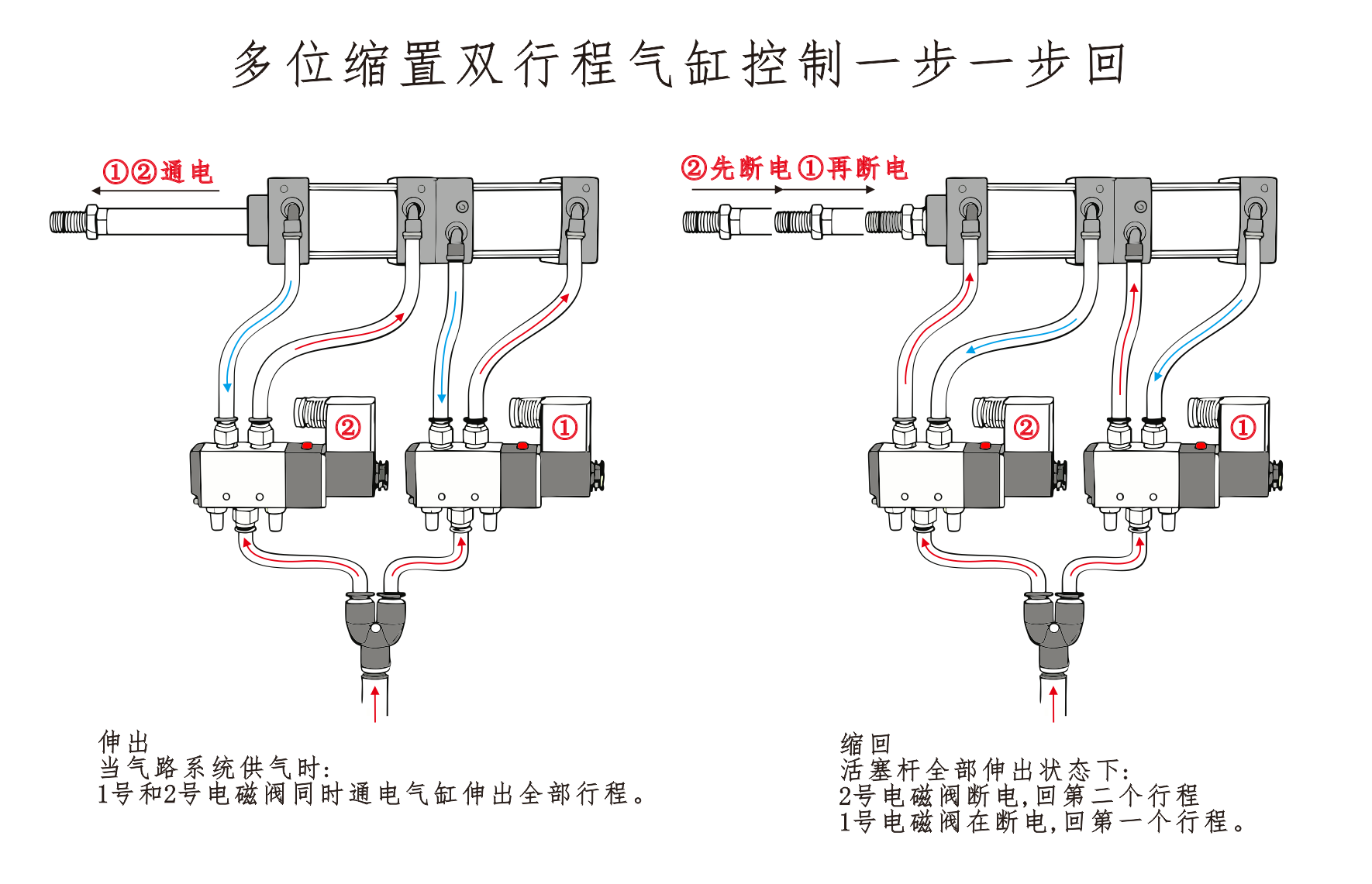

1 ။ တိုးချဲ့ခြင်း (ရှေ့သို့လေဖြတ်)

လေကြောင်းထောက်ပံ့ရေးကိုဖွင့်သောအခါ:

Solenoid Valve အမှတ် 1 နှင့်နံပါတ် 2 တစ်ချိန်တည်းတွင်အားဖွင့်လှစ်ထားသည်။

ဆလင်ဒါလှံတံသည်လေဖြတ်ခြင်းများကိုအပြည့်အဝတိုးချဲ့သည်အထိတိုးချဲ့သည်။

2 ။ ပြန်လည်ဆုတ်ခွာခြင်း (ခြေလှမ်း - အဆင့်ဆင့်ပြန်လာ)

ဒုတိယအနေအထားသို့①return

ပစ္စတင်လှံတံကိုအပြည့်အဝတိုးချဲ့သောအခါ:

Solenoid Valve အမှတ် 2 သည်စွမ်းအင်ကိုစွန့်လွှတ်ပြီးဒုတိယရာထူးကိုပြန်လည်ရုပ်သိမ်းရန်ဆလင်ဒါကိုဖြစ်ပေါ်စေသည်။

②ပထမ ဦး ဆုံးရာထူးသို့ပြန်သွားပါ

Solenoid Valve အမှတ် 1 သည်စွမ်းအင်ကိုစွန့်လွှတ်ပြီးဆလင်ဒါကိုပထမဆုံးအနေအထားကိုပြန်လည်ရုပ်သိမ်းရန်နှင့်ပြန်လာသည့်လုပ်ငန်းစဉ်ကိုဖြည့်စွက်ရန်ဆလင်ဒါကိုဖြစ်ပေါ်စေသည်။
