4HV Series Manual Rotating Valve 4 Way

အော်ဒါမှာတဲ့ ကုဒ်

4HV

2

30

__

8

S

မော်ဒယ်

စီးရီး

ရာထူး

ဆိပ်ကမ်းအရွယ်အစား

တပ်ဆင်မှုအမျိုးအစား-

4HV：4HV စီးရီးလက်ဖြင့် လှည့်ခြင်း အဆို့ရှင်

2:200 စီးရီး

10:2 အနေအထား 4 Port

၀၆:PT1/8

ဗလာ

3:300 စီးရီး

30:3 အနေအထား 4 Port

၀၈:PT1/4

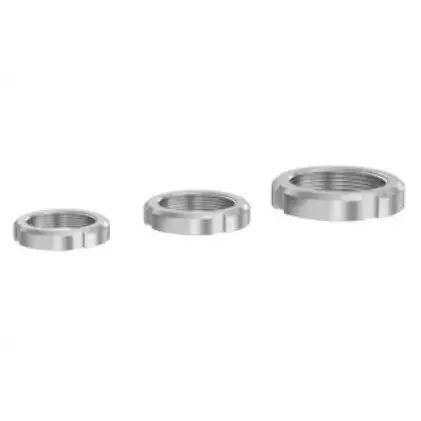

S: ပန်နယ် တပ်ဆင်ခြင်း ( valve nut နှင့် )

4:400 စီးရီး

10:PT3/8

15:PT1/2

20:PT3/4

အလုပ်လုပ်သောအလတ်စား

လေ (40μm ထက်ပိုသော filter ဖြင့် စစ်ထုတ်သည်)

အက်ရှင်

လက်ထိန်းချုပ်မှု

ချောဆီ

မလိုအပ်ပါ။

အလုပ်ဖိအားအတိုင်းအတာ MPa(psi)

0∼1.0(~145)

ဖိအားခံနိုင်ရည်ရှိကြောင်းအာမခံသည်။

1.5MPa (215psi)

အလုပ်အပူချိန် °C

-20∼70

မော်ဒယ်

ဆိပ်ကမ်းချင်း

ရာထူးအရေအတွက်

ထိရောက်သော အပိုင်းဖြတ်ပိုင်းဧရိယာ mm² (CV တန်ဖိုး)

4HV210-06

PT1/8

၂ နေရာ ၄ လမ်း

၁၄.၀(၀.၇၈)

4HV230-06

PT1/8

3 positon 4 way

၁၄.၀(၀.၇၈)

4HV210-08

PT1/4

၂ နေရာ ၄ လမ်း

၁၄.၀(၀.၇၈)

4HV230-08

PT1/4

3 positon 4 way

၁၄.၀(၀.၇၈)

4HV310-08

PT1/4

၂ နေရာ ၄ လမ်း

30.0(1.67)

4HV330-08

PT1/4

3 positon 4 way

30.0(1.67)

4HV310-10

PT3/8

၂ နေရာ ၄ လမ်း

33.0 (1.83)

4HV330-10

PT3/8

3 positon 4 way

33.0 (1.83)

4HV410-15

PT1/2

၂ နေရာ ၄ လမ်း

88.0(4.89)

4HV430-15

PT1/2

၃ အနေအထား ၄ လမ်း

88.0(4.89)

4HV410-20

PT3/4

၂ နေရာ ၄ လမ်း

95.0(5.27)

4HV430-20

PT3/4

၃ အနေအထား ၄ လမ်း

95.0(5.27)

မော်ဒယ်-

စာကြောင်း-

4HV200

M35X1.5

4HV300

M40X1.5

4HV400

M52X1.5

OLK Pneumatic Hand Rotary Valves - မော်ဒယ် 5 ခု နှိုင်းယှဉ်ခြင်း။

ဓာတ်ပုံ

OLK မော်ဒယ်

4HV210/310/410/230/330/430

HV200A/B

HV-02/03/04

HV400-02/03/04

K34R6-8/L/D

ရာထူး

2 Position 4 Way

3 Position 4 Way

3 Position 4 Way

3 Position 4 Way

3 Position 4 Way

3 Position 4 Way

ဆိပ်ကမ်းအရွယ်အစား

RC1/8,1/4,3/8,1/2,3/4

PT1/4

PT1/4၊PT3/8၊PT1/2

PT1/4၊PT3/8၊PT1/2

G1/4

ထုတ်ကုန်အင်္ဂါရပ်များ

ဘောင်တပ်ဆင်ခြင်း။

A- လေးထောင့်ပုံစံ အင်တာဖေ့စ် B- အောက်ခြေတွင် အသံလျှော့ပေးသည့် နှစ်ဘက်မျက်နှာပြင်

ဗလာ : တစ်ဖက်ရှိ အပေါက် L ၊ တစ်ဖက်တွင် အပေါက်နှစ်ပေါက် ; D : အောက်ခြေတွင် အပေါက်လေးပေါက် ;

ကိုင်တွယ်ပါ။

ဖြုတ်တပ်နိုင်သောလက်ကိုင်

ဖြုတ်တပ်နိုင်သောလက်ကိုင်

ဖြုတ်တပ်နိုင်သောလက်ကိုင်

ဖြုတ်တပ်၍မရသော/ပလပ်စတစ်လက်ကိုင်များ

ဖြုတ်တပ်နိုင်သော လက်ကိုင်၊ ဆူပွက်မှု တိုက်ဖျက်ရေး လက်ကိုင်

အခြေခံအတိုင်းအတာများ

200 စီးရီး: 62 မီလီမီတာ
300 စီးရီး: 74 မီလီမီတာ
400 စီးရီး: 94 မီလီမီတာ

61.3 မီလီမီတာ

74 မီလီမီတာ

74 မီလီမီတာ

55 မီလီမီတာ

HV200A

K34R6-8

HV200B

K34R6-8L

K34R6-8D
