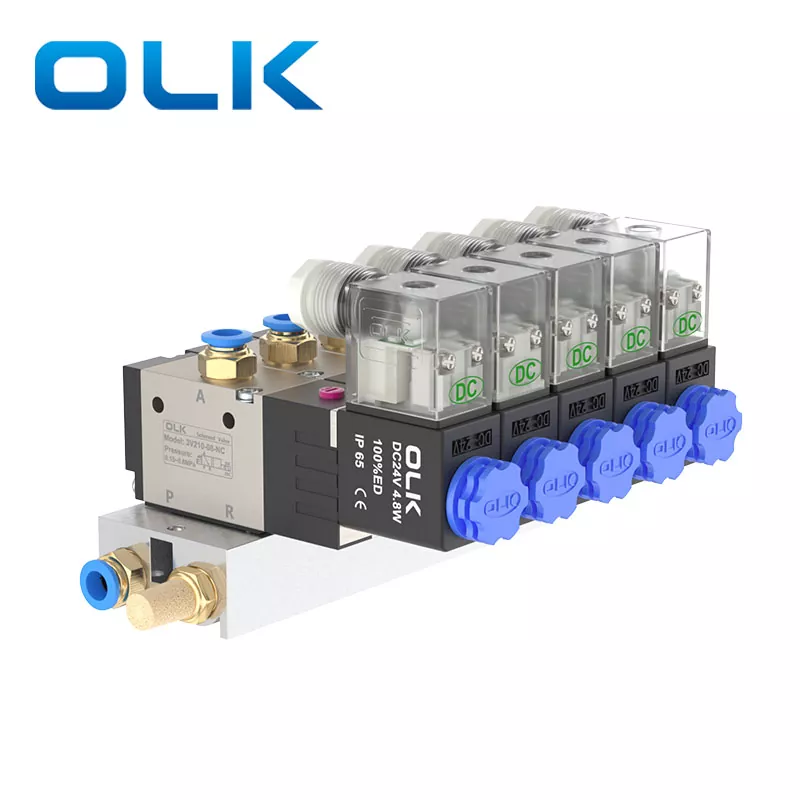

3V Solenoid Valve အုပ်စု

မာဖလာ

ပလပ်

PL8-02

PC8-02

ဘတ်စ်ဘုတ်

3v Solenoid vlave

3V110-2F

3V210-2F

3V310-2F

1

2

1

2

2

2

3V110-3F

3V210-3F

3V310-3F

1

2

1

3

3

3

3V110-4F

3V210-4F

3V310-4F

1

2

1

4

4

4

3V110-5F

3V210-5F

3V310-5F

1

2

1

5

5

5

3V110-6F

3V210-6F

3V310-6F

1

2

1

6

6

6

3V110-7F

3V210-7F

3V310-7F

1

2

1

7

7

7

3V110-8F

3V210-8F

3V310-8F

1

2

1

8

8

8

3V110-9F

3V210-9F

3V310-9F

1

2

1

9

9

9

3V110-10F

3V210-10F

3V310-10F

1

2

1

10

10

10

အလုပ်လုပ်သောအလတ်စား

လေ (40μm ထက်ပိုသော filter ဖြင့် စစ်ထုတ်သည်)

အက်ရှင်

လေယာဉ်မှူးအမျိုးအစား

ရာထူးအရေအတွက်

နှစ်နေရာသုံးနည်း

ချောဆီ

မလိုအပ်ပါ။

အလုပ်ဖိအားအတိုင်းအတာ MPa(psi)

0.15∼0.8(21~114)

ဖိအားခံနိုင်ရည်ရှိကြောင်းအာမခံသည်။

1.5MPa (215psi)

ကိုယ်ထည်ပစ္စည်း

အလူမီနီယမ်အလွိုင်း

စံဗို့အား

AC220V၊ AC110V၊ AC24V၊ DC24V၊ DC12V

ဗို့အားအကွာအဝေးကိုသုံးပါ။

AC: ±15％DC: ±10％

ကာကွယ်မှုအဆင့်

IP65 (DIN40050)

အပူခံနိုင်ရည်အဆင့်

အတန်း B

ချိတ်ဆက်မှုအမျိုးအစား

DIN socket အမျိုးအစား၊ ထွက်ပေါက်အမျိုးအစား

စိတ်လှုပ်ရှားချိန်

0.05 စက္ကန့် သို့မဟုတ် ထို့ထက်နည်းသည်။

မော်ဒယ်

ဆိပ်ကမ်းချင်း

အလုပ်အပူချိန် °C

MAX လည်ပတ်မှုအကြိမ်ရေ

ဖြတ်ပိုင်းဖြတ်ပိုင်းဧရိယာ mm² (CV တန်ဖိုး)

ပါဝါသုံးစွဲမှု

3V110-M5

M5

-20∼70

5 ကြိမ် / စက္ကန့်

5.5(0.31)

AC: 3VA DC: 3W

3V120-M5

M5

-20∼70

5 ကြိမ် / စက္ကန့်

5.5(0.31)

AC: 3VA DC: 3W

3V110-06

G1/8

-20∼70

5 ကြိမ် / စက္ကန့်

12.0(0.67)

AC: 3VA DC: 3W

3V120-06

G1/8

-20∼70

5 ကြိမ် / စက္ကန့်

12.0(0.67)

AC: 3VA DC: 3W

3V210-06

Intake=outlet=G1/8

-20∼70

5 ကြိမ် / စက္ကန့်

၁၄.၀(၀.၇၈)

AC: 6VA DC: 4.8W

3V220-06

Intake=outlet=G1/8

-20∼70

5 ကြိမ် / စက္ကန့်

၁၄.၀(၀.၇၈)

AC: 6VA DC: 4.8W

3V210-08

Intake=outlet=G1/4

-20∼70

5 ကြိမ် / စက္ကန့်

16.0(0.89)

AC: 6VA DC: 4.8W

3V220-08

Intake=outlet=G1/4

-20∼70

5 ကြိမ် / စက္ကန့်

16.0(0.89)

AC: 6VA DC: 4.8W

3V310-08

Intake=outlet=G1/4

-20∼70

5 ကြိမ် / စက္ကန့်

25.0(1.39)

AC: 6VA DC: 4.8W

3V320-08

Intake=outlet=G1/4

-20∼70

5 ကြိမ် / စက္ကန့်

25.0(1.39)

AC: 6VA DC: 4.8W

3V310-10

Intake=outlet=G3/8

-20∼70

5 ကြိမ် / စက္ကန့်

30.0(1.67)

AC: 6VA DC: 4.8W

3V320-10

Intake=outlet=G3/8

-20∼70

5 ကြိမ် / စက္ကန့်

30.0(1.67)

AC: 6VA DC: 4.8W

3V410-15

Intake=outlet=G1/2

-5∼60

3 ကြိမ် / စက္ကန့်

50.0(2.79)

AC: 6VA DC: 4.8W

3V420-15

Intake=outlet=G1/2

-5∼60

3 ကြိမ် / စက္ကန့်

50.0(2.79)

AC: 6VA DC: 4.8W
